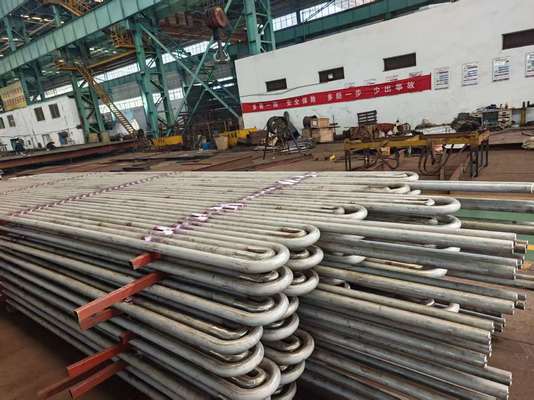

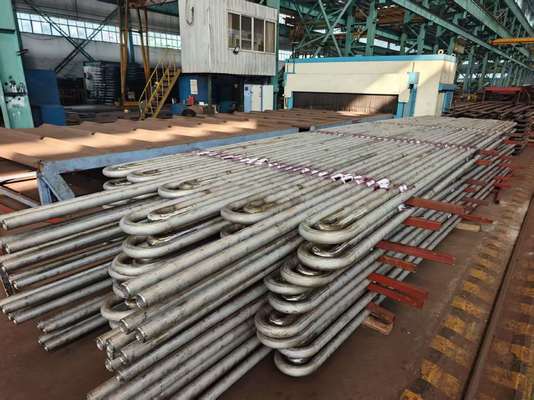

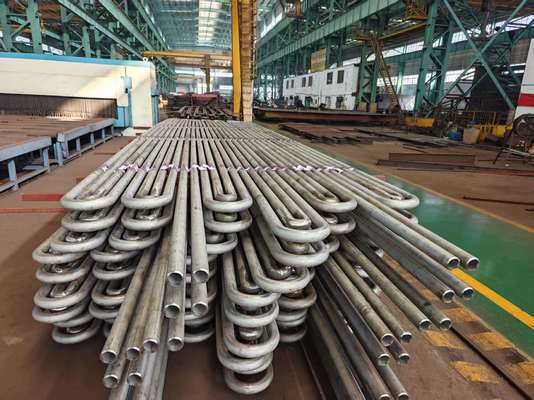

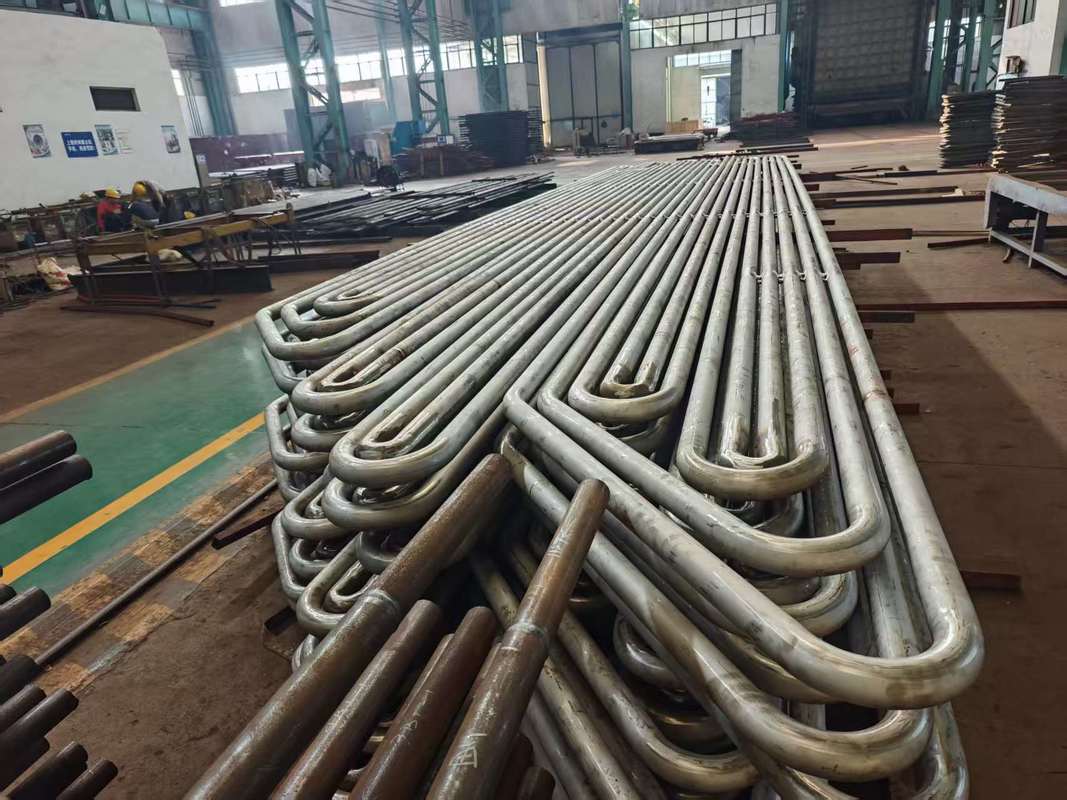

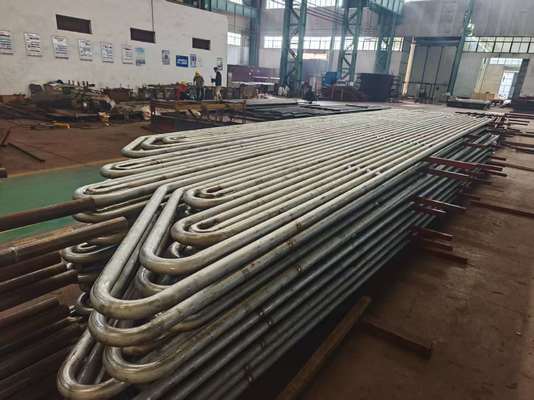

Échangeur thermique à ailettes en serpentin personnalisé, enroulé avec précision pour un transfert optimal
Descriptions
Les économiseurs, ou économiseurs, sont des dispositifs mécaniques destinés à réduire la consommation d'énergie ou à remplir une fonction utile telle que le préchauffage d'un fluide. Le terme économiseur est également utilisé à d'autres fins. Chaudière, centrale électrique, chauffage, Réfrigération, ventilation et climatisation (CVC) sont abordés dans cet article. En termes simples, un économiseur est un échangeur de chaleur.
Dans les chaudières, les économiseurs pour les chaudières à lit fluidisé circulant (CFB) sont des échangeurs de chaleur qui offrent des coûts d'installation faibles et de bonnes performances. Ils réchauffent les fluides – généralement de l'eau – juste en dessous de leur point d'ébullition, et non au-delà normalement.
Ces dispositifs sont appelés "économiseurs" car ils sont excellents pour utiliser la chaleur des flux de fluides qui sont chauds, mais pas assez chauds pour être utilisés directement dans la chaudière. De cette façon, ils capturent plus de chaleur utilisable et rendent la chaudière plus efficace. Les modèles haute performance sont installés sur les chaudières pour économiser de l'énergie : ils utilisent les gaz d'échappement de la chaudière pour préchauffer l'eau d'alimentation froide qui y entre.
Nos économiseurs sont fabriqués par soudage haute fréquence. Voici comment cela fonctionne : des bandes d'acier sont automatiquement soudées en spirale continue autour de l'extérieur de tubes lisses, en suivant une structure spécifique. Ensuite, les parties restantes des tubes lisses sont pliées et assemblées selon les besoins. Le résultat ? Pour le même diamètre et la même longueur, nos économiseurs ont une plus grande surface d'échange thermique.
|
Nom du produit
|
Économiseur pour chaudière
|
|
Type de structure
|
Serpentin tubulaire, serpentin en spirale
|
|
Matériau du tube
|
- Acier au carbone : 20#, 20G, A195, A-1
- Acier faiblement allié Corten : Acier Corten, Acier ND (09CrCuSb)
- Acier allié : 15CrMoG, T11
|
|
Norme
|
Chine GB, ASME
|
|
Qualité du fabricant
|
Chine Grade A, Certifié ABS, Certifié TUV
|
|
Type de tube
|
- Tube nu
- Tube à ailettes
|
|
Spécification du tube
|
Selon les exigences du client
|
|
Épaisseur du tube
|
Selon les exigences du client
|
|
Pression de service
|
1,6 MPa ~ 13,2 MPa
|
|
Température de service
|
dépend du matériau
|
|
Soudage
|
Soudage bout à bout automatique GTAW (TIG) des tubes
|
|
CND du soudage
|
RT automatique 100%
|
Paramètre technique
| Modèle |
Nom |
Spécification |
Quantité |
Pression de service |
Test de pression d'eau sur une seule rangée
MPa
|
Pression d'essai intégrale
MPa
|
| Chaudière CFB/CFBB/CFBC de 35T/h |
Économiseur à tube nu |
32*3;
20-GB3087
|
124 rangées
(Y compris les trois sections haute température, moyenne température et basse température)
|
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière CFB/CFBB/CFBC de 35T/h |
Économiseur à tube à ailettes en spirale |
32*3;
20-GB3087
|
50 rangées (Y compris les sections haute température et basse température) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière à grille à chaîne de 35T/h |
Économiseur à tube à ailettes en spirale |
38*3;
20-GB3087
|
46 rangées (Y compris les sections haute température et basse température) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière à grille à chaîne de 35T/h |
Économiseur à tube nu |
38*3;
20-GB3087
|
99 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière à grille à chaîne de 35T/h |
Économiseur à tube nu |
32*3;
20-GB3088
|
99 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière CFB/CFBB/CFBC de 35T/h |
Économiseur à tube nu |
32*3;
20-GB3087
|
93 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,73 MPa |
9,5 MPa |
5,93 MPa |
| Chaudière CFB/CFBB/CFBC de 35T/h |
Économiseur à tube nu |
32*3;
20-GB3087
|
108 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,73 MPa |
9,5 MPa |
5,93 MPa |
| Chaudière CFB/CFBB/CFBC de 48T/h |
Économiseur à tube à ailettes en spirale |
38*4;
20G-GB5310
|
45 rangées |
10,92 MPa |
21,84 MPa |
12,64 MPa |
| Chaudière CFB/CFBB/CFBC de 75T/h |
Économiseur à tube nu |
32*3,5;
20G-GB5310
|
156 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Chaudière CFB/CFBB/CFBC de 75T/h |
Économiseur à tube nu |
32*3,5;
20G-GB5310
|
114 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,7 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière CFB/CFBB/CFBC de 75T/h |
Économiseur à tube à ailettes en spirale |
32*3;
20-GB3087
|
72 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
4,54 MPa |
9,1 MPa |
5,25 MPa |
| Chaudière CFB/CFBB/CFBC de 75T/h |
Économiseur à tube à ailettes en spirale |
32*3;
20G-GB5310
|
72 rangées (Y compris les sections haute température et basse température) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Chaudière CFB/CFBB/CFBC de 75T/h |
Économiseur à tube nu |
32*4;
20G-GB5310
|
114 rangées (Y compris les trois sections haute température, moyenne température et basse température) |
6,28 MPa |
12,56 MPa |
7,27 MPa |
| Matériaux |
Acier au carbone ou acier allié |
| Type |
économiseur à tube nu ; économiseur à tube à ailettes ; économiseur à tube à ailettes en spirale ; économiseur en fonte pour chaudière de centrale électrique/station et chaudières industrielles/commerciales ; |
| Marque |
Jinan Yuanda |
| Application |
Pièces d'échangeur de chaleur de chaudière pour chaudière à vapeur au charbon/chaudière à eau chaude au charbon/chaudière à lit CFBB |
| Remarques |
Les commandes personnalisées sont également acceptées. |
Avantages
3.1. Excellente performance anti-usure
3.2. Structure compacte
3.3. Rendement thermique élevé
3.4. Stabilité
Profil de l'entreprise
Zhangjiagang Hua Dong Energy Technology Co., Ltd. est une entreprise de haute technologie spécialisée dans la production de toutes sortes de tubes et tuyaux en acier inoxydable, au carbone et allié, de tôles d'acier qui sont largement utilisés dans le domaine des chaudières et des échangeurs de chaleur, de l'énergie, de la pétrochimie, des mines, de l'alimentation, du papier, de l'industrie du gaz et des fluides. Et nous avons obtenu les attestations, notamment ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
La société est la filiale de Zhangjiagang Hua Dong Boiler Co., Ltd, qui est le principal fabricant de chaudières et de pièces de chaudières en Chine avec une histoire de 35 ans et un chiffre d'affaires annuel de 110 millions de dollars américains. Nos produits ont été exportés vers plus de 30 pays comme les États-Unis, l'Australie, le Vietnam, le Pakistan, l'Albanie, le Cambodge, l'Inde, l'Indonésie, la Corée du Sud, les Philippines, la Turquie, l'Arabie saoudite, l'Allemagne, la Russie, le Chili, la Syrie, la Thaïlande, le Bangladesh, la France, l'Algérie, la Mongolie et Singapour, Cuba, l'Irak, l'Italie, l'Espagne, le Japon, la Yougoslavie, le Sri Lanka, la République tchèque, le Kirghizistan, le Canada, la Malaisie, le Royaume-Uni, etc.
