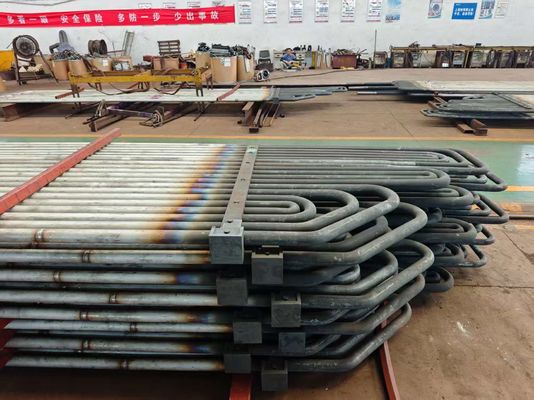

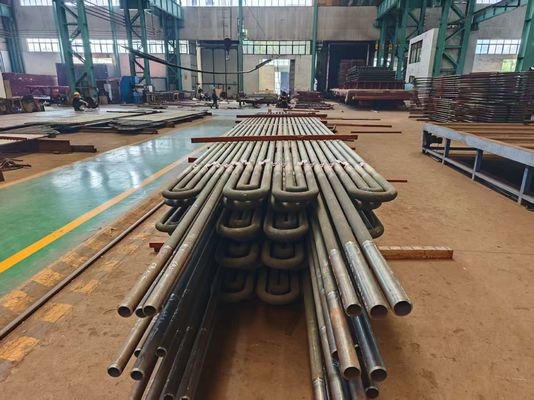

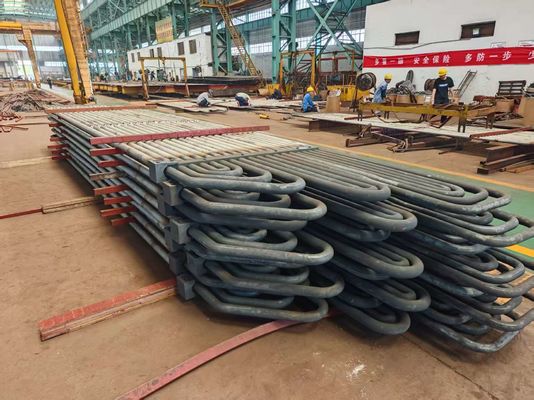

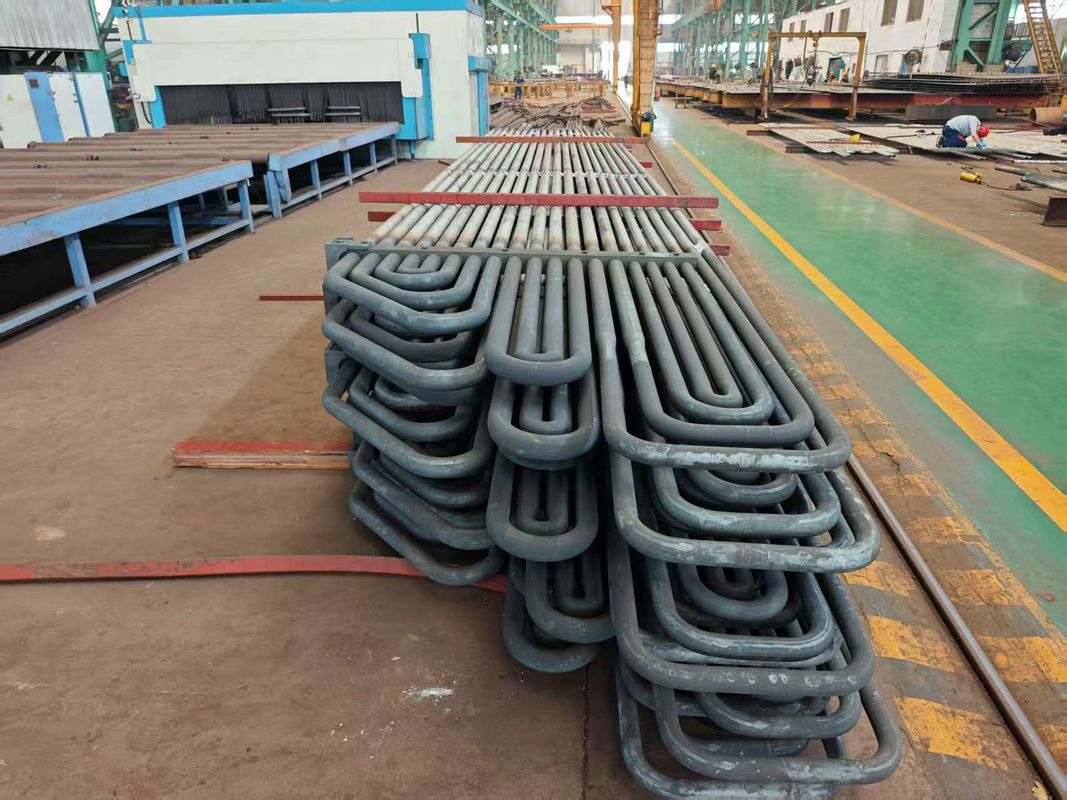

Économieur à haute pression certifié ASME bobine serpentine pour chaudière industrielle
Product Details
| Matériau: | Acier inoxydable, acier au carbone, acier allié | Plage de pression: | Jusqu'à 5000 livres par pouce carré |
|---|---|---|---|
| Couleur: | Personnalisé | Forme: | Courbure en U, Droite, Bobine, Serpent Tube |
| Application du projet: | Échangeur de chaleur, énergie, pétrochimie, nucléaire | Surdose: | 1.5 à 1500 mm |
| Mettre en évidence |
Coil d'économiseur certifié ASME,tubes en serpentine pour chaudières industrielles,bobine d'économiseur à haute pression |
||
Product Description
Serpentine de serpentin à haute pression certifié ASME pour chaudière industrielle
Quels problèmes peuvent survenir dans les tubes en serpentin ?
Vibration induite par le débit, érosion-corrosion et fissuration due aux contraintes thermiques.
Présentation du produit
Hua Dong Energy Technologytraite l'acier inoxydable austénitique, l'acier allié au nickel (Hastelloy, Monel, Inconel, Incoloy) tube et tuyau sans soudure et soudé depuis plus de 35 ans, vend chaque année plus de 50 000 tonnes de tubes et tuyaux en acier. Notre client couvre déjà plus de 45 pays, comme l'Italie, le Royaume-Uni, l'Allemagne, les États-Unis, le Canada, le Chili, la Colombie, l'Arabie saoudite, la Russie, la Corée, Singapour, l'Australie, la Pologne, la France, .... Et notre société du groupe et notre usine ont déjà été approuvées par :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Tube en Usont largement utilisés dans les systèmes d'échangeurs de chaleur. L'équipement d'échangeur de chaleur sur la base de
Les tubes en U sans soudure en acier inoxydable et les tubes en U soudés en acier inoxydable sont essentiels dans des domaines stratégiquement importants et critiques---Chaudière, échangeur de chaleur, construction de machines nucléaires et pétrochimiques.
Hua Dong Energy Technology a commencé à produire des tubes en serpentin depuis 1985. Jusqu'à présent, il a déjà fourni plus de
300 000 tonnes de tubes en serpentin d'acier à plus de 30 pays.
Qualité d'acier :
| Ferrite | Austénite | Duplex | Super Duplex | Alliages Ni | Titane |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Les tubes d'autres alliages et nuances d'acier peuvent être produits sur accord.
Le tube en U est conforme aux normes suivantes :
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Exigences techniques :
Spécification standard des tubes droits pour le cintrage :
ASME SA 213 ; ASME SB 163 ; ASME A789, ASME SA268, ASME SA269, etc.
Marquage :Avant le cintrage par machine de marquage sur toute la longueur du tube (section cintrée après traitement thermique
Traitement sans marquage)
Remarque :Le marquage est également possible après le cintrage sur les parties droites du tube en U.
Tubes en U :
-TEMA RCB 2.31 Norme de la Tubular Exchanger Manufacturers Association (9e édition).
-ASTM A688/ASME SA688 Spécification standard pour les tubes soudés en acier inoxydable résistant à la corrosion austénitique
Qualité d'acier conçue pour les chaudières à eau d'alimentation.
-ASTM B163/ASME SA163 Exigences techniques standard pour les tubes en nickel et alliage de nickel pour
Condenseurs et échangeurs de chaleur.
-Spécifications du client.
Rayon de courbure : De 1,5*OD (diamètre extérieur) à 1500 mm
Lors de la commande de tubes avec un rayon inférieur ou égal à 1,5*OD, il est nécessaire de convenir de la précision des géométries.
Longueur maximale des tubes droits: (Avant le cintrage) : 35 000 mm.
Longueur des jambes : Min 1 mètre, Max. 16500 mm (pour Max R=1500mm)
Remarque : D'autres tailles sont disponibles sur accord.
Traitement thermique : Dégagement des contraintes après cintrage en U (zone de cintrage plus 300 MM pour chaque jambe).
Test hydrostatique après cintrage en U: Pression d'essai maximale 600 bars, trempage 10 sec. Avec
Eau déminéralisée. Nettoyage à l'air comprimé après l'hydro-test.
Emballage: Dans des caisses en bois pré-fumigées résistantes au transport de dimensions correspondantes pour
chaque longueur de tube, rayon, diamètre, selon les exigences de la commande ainsi qu'emballé dans du polyéthylène
films avec des bouchons en plastique souple aux deux extrémités du tube.
Essais supplémentaires :Outre les essais mentionnés ci-dessus, nous effectuons également des essais supplémentaires sur les produits fabriqués. Les essais effectués dans ce cadre comprennent :
|
· Essais par courants de Foucault · Essais O.P · Essais radiographiques |
· Essais de corrosion · Micro-essais · Macro-essais |
· Essais IGC · Essais par ultrasons · Essais de pénétration de liquide |
Certains des tests de qualité que nous effectuons comprennent :
| Test de corrosion | Effectué uniquement lorsque le client le demande spécialement |
| Analyse chimique | Test effectué selon les normes de qualité requises |
| Essais destructifs/mécaniques | Traction | Dureté | Aplatissement | Évasement | Bride |
| Essais de pliage inverse et de re-plat | Effectués en pleine conformité avec les normes pertinentes et les normes ASTM A-450 et A-530, ce qui garantit une expansion, un soudage et une utilisation sans problème chez le client |
| Essais par courants de Foucault | Effectué pour détecter les hétérogénéités en subsurface en utilisant le système de test de défauts numériques |
| Essais hydrostatiques | Essais hydrostatiques à 100 % effectués conformément aux normes ASTM-A 450 pour la vérification des fuites de tubes, et la plus grande pression que nous pouvons supporter est de 20 Mpa/7 s. |
| Test à l'air sous pression | Pour vérifier toute preuve de fuite d'air |
| Inspection visuelle | Après passivation, chaque longueur de tubes et de tuyaux est soumise à une inspection visuelle approfondie par un personnel qualifié pour la détection des défauts de surface et autres imperfections |
