Aperçu ProduitsTube serpentin

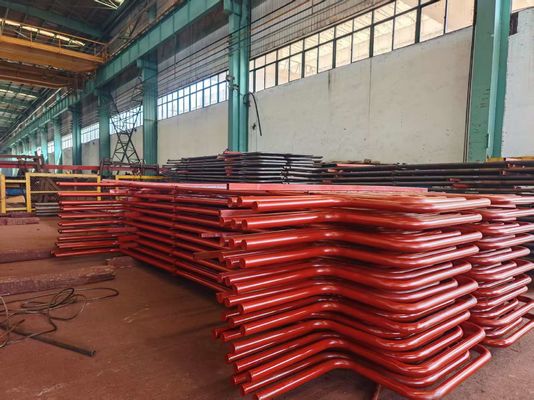

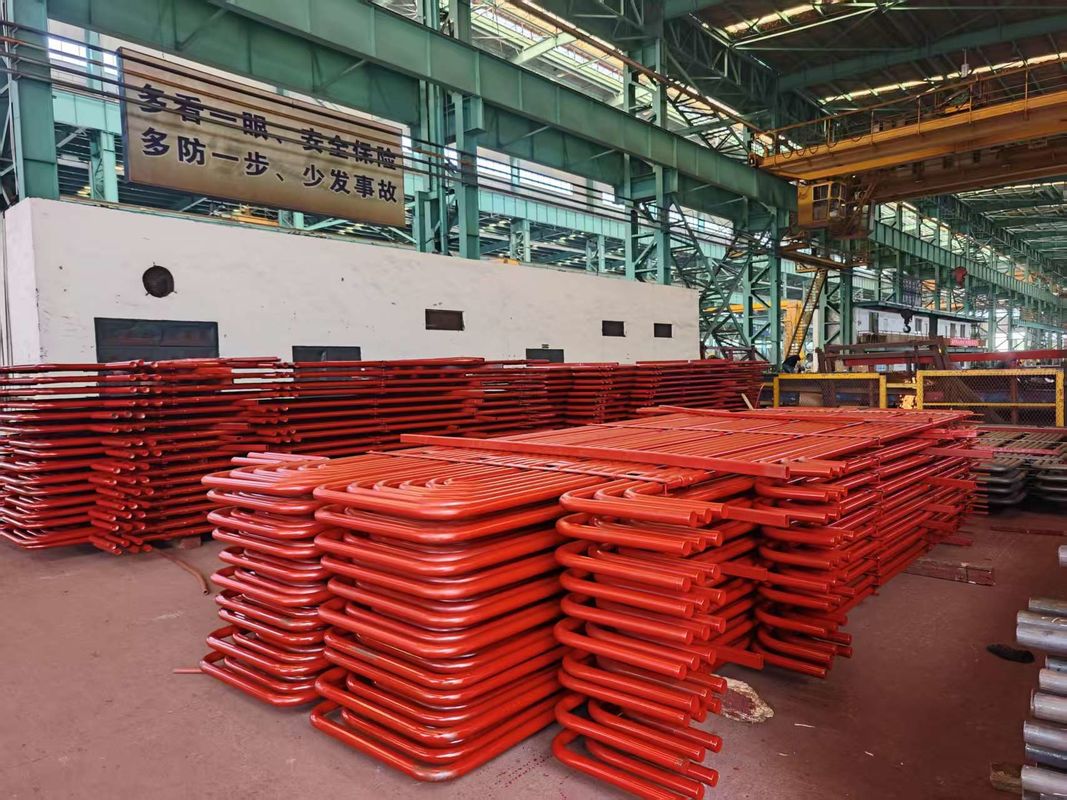

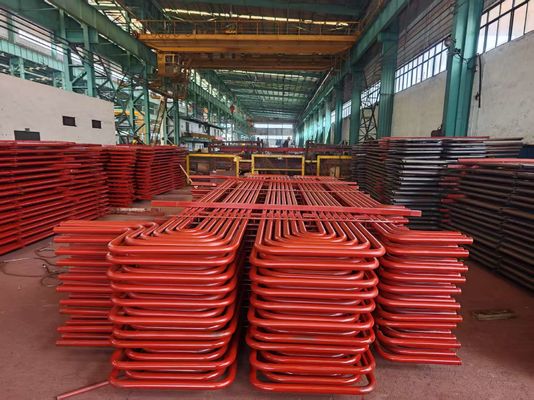

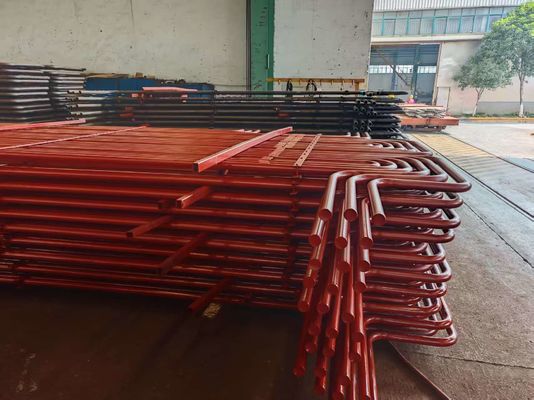

Tube serpentin ASME SA192 pour cintrage de serpentins de surchauffeur avec spécifications personnalisées

Tube serpentin ASME SA192 pour cintrage de serpentins de surchauffeur avec spécifications personnalisées

Détails sur le produit:
Place of Origin: China(Mainland)
Nom de marque: HDT
Certification: ASME, TUV, SGS, ABS, PED, ISO9001, Grade A
Model Number: Serpentine Tube
Conditions de paiement et expédition:
Minimum Order Quantity: 500 tons
Prix: 800 - 9000 USD / ton
Packaging Details: seaworthy packing for exporting
Delivery Time: 60-75days
Payment Terms: L/C, T/T, Western Union
Supply Ability: About 1000 ton / month
Contact
Description de produit détaillée
Material: Stainless steel, carbon steel, alloy steel Color: Customizable
Shape: U Bend , Straight ,Coil, Snake Tube Application: boiler&heat exchanger, energy, petrochemical, nuclear
OD: 1.5 to 1500mm Finishing: Annealed, beveling



Tube serpentin ASME SA192 pour cintrage de serpentins de surchauffeur avec spécifications personnalisées



Quels matériaux sont utilisés pour les tubes serpentins ?



Généralement de l'acier au carbone, de l'acier inoxydable ou des alliages de cuivre, selon l'application.



Exigences techniques :



Tube serpentin ASME SA192 pour cintrage de serpentins de surchauffeur avec spécifications personnalisées 0




Spécification standard des tubes droits pour le cintrage :

ASME SA 213 ; ASME SB 163 ; ASME A789, ASME SA268, ASME SA269, etc.

Marquage :Avant le cintrage par une machine de marquage sur toute la longueur du tube (section cintrée après traitement thermique sans marquage)

Remarque : Le marquage est également possible après le cintrage sur les parties droites du tube en U.



Tubes en U :

-Norme TEMA RCB 2.31 de la Tubular Exchanger Manufacturers Association (9e édition).

-Spécification standard ASTM A688/ASME SA688 pour les tubes soudés en acier résistant à la corrosion austénitique conçus pour les chaudières à eau d'alimentation.

-Exigences techniques standard ASTM B163/ASME SA163 pour les tubes en nickel et alliage de nickel pour condenseurs et échangeurs de chaleur.

-Spécifications du client.


Ce sont des composants clés des systèmes de chauffage, chargés d'augmenter la température de la vapeur. Leur objectif principal ? Augmenter l'enthalpie de la vapeur pour améliorer l'efficacité du cycle thermique dans les centrales électriques.



Les surchauffeurs prennent de la vapeur saturée et la chauffent à une température surchauffée spécifique. Lorsque les charges de la chaudière ou d'autres conditions de travail changent, il est essentiel de maintenir la température de la vapeur surchauffée normale et dans la plage de variation autorisée.



En regardant le cycle thermique de la centrale : plus la pression et la température initiales sont élevées, meilleure est l'efficacité thermique du cycle. Si elles sont trop basses, la vapeur dans les derniers étages de la turbine devient trop humide, ce qui peut compromettre la sécurité. Mais voici le problème : la température de la vapeur du surchauffeur est limitée par les matériaux métalliques. À l'heure actuelle, la plupart des chaudières de centrales limitent les températures de surchauffe à 540–555 degrés en raison de ces contraintes matérielles. Pour empêcher la vapeur de devenir trop humide dans les aubes arrière de la turbine, un système de réchauffage intermédiaire est utilisé.



Rayon de courbure : de 1,5*OD (diamètre extérieur) à 1 500 mm

Lors de la commande de tubes avec un rayon inférieur ou égal à 1,5*OD, il est nécessaire de convenir de la précision des géométries.

Longueur maximale des tubes droits : (avant le cintrage) : 35 000 mm.

Longueur des jambes : min. 1 mètre, max. 16 500 mm (pour R max. = 1 500 mm)

Remarque : D'autres tailles sont disponibles sur accord.

Traitement thermique : Détensionnement après cintrage en U (zone de cintrage plus 300 mm pour chaque jambe).

Test hydrostatique après cintrage en U : pression d'essai maximale 600 bars, trempage 10 s. avec

Eau déminéralisée. Nettoyage à l'air comprimé après l'hydro-test.

Emballage : dans des caisses en bois pré-fumigées résistantes au transport de dimensions correspondantes pour

chaque longueur de tube, rayon, diamètre, selon les exigences de la commande, ainsi qu'emballé dans des films de polyéthylène

avec des bouchons en plastique souple aux deux extrémités du tube.




Nom du produit
Économiseur pour chaudière
Type de structure
Serpentin de tube Serpentin
Matériau du tube
- Acier au carbone : 20#, 20G, A195, A-1
- Acier faiblement allié Corten : Acier Corten, Acier ND (09CrCuSb)
- Acier allié : 15CrMoG, T11
Norme
Chine GB, ASME
Qualité du fabricant
Chine A Grade, certifié ABS, certifié TUV
Type de tube
- Tube nu
- Tube à ailettes
Spécification du tube
Selon les exigences du client
Épaisseur du tube
Selon les exigences du client
Pression de service
1,6 MPa ~ 13,2 MPa
Température de fonctionnement
dépend du matériau
Soudage
Soudage bout à bout automatique GTAW (TIG) des tubes
CND de soudage
RT automatique 100 %





Le Tube serpentin Est conforme aux normes suivantes :


1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556



Certains des tests de qualité effectués par nous comprennent :


Test de corrosion Effectué uniquement sur demande spéciale du client
Analyse chimique Test effectué selon les normes de qualité requises
Essais destructifs/mécaniques Traction | Dureté | Aplatissement | Évasement | Bride
Essais de pliage inverse et de ré-aplatissement Effectués en pleine conformité avec les normes pertinentes et les normes ASTM A-450 et A-530, ce qui garantit une expansion, un soudage et une utilisation sans problème chez le client
Contrôle par courants de Foucault Effectué pour détecter les hétérogénéités en subsurface en utilisant le système de test de défauts numériques
Essai hydrostatique Essai hydrostatique à 100 % effectué selon les normes ASTM-A 450 pour vérifier les fuites des tubes, et la plus grande pression que nous pouvons supporter est de 20 Mpa/7 s.
Test à l'air sous pression Pour vérifier toute preuve de fuite d'air
Inspection visuelle Après passivation, chaque longueur de tubes et de tuyaux est soumise à une inspection visuelle approfondie par un personnel qualifié pour détecter les défauts de surface et autres imperfections



Qualité d'acier :




Ferrite Austénite Duplex Super Duplex Ni-Alliages Titane

TP410

TP405

S44400

S44660

TP430

TP304/304L

TP316/316L

TP316Ti

TP317/317L

TP321

TP347

S31803

S32205

S32304

S32750

S32760

N06600

N08020

N00880

N08825

N08904

Gr.2



Les tubes d'autres alliages et nuances d'acier peuvent être produits sur accord.



Essais supplémentaires :Outre les essais mentionnés ci-dessus, nous effectuons également des essais supplémentaires sur les produits fabriqués. Les essais effectués dans ce cadre comprennent :

· Contrôle par courants de Foucault

· Essais O.P

· Essais radiographiques

· Essais de corrosion

· Micro-essais

· Macro-essais

· Essais IGC

· Contrôle par ultrasons

· Essais de pénétration de liquide



Hua Dong Energy Technology a commencé à produire des tubes serpentins depuis 1985. À ce jour, elle a déjà fourni plus de 300 000 tonnes de tubes serpentins en acier à plus de 30 pays.



Hua Dong Energy Technology traite les tubes et tuyaux sans soudure et soudés en acier inoxydable austénitique, en acier allié au nickel (Hastelloy, Monel, Inconel, Incoloy) depuis plus de 35 ans, et vend chaque année plus de 50 000 tonnes de tubes et tuyaux en acier. Nos clients couvrent déjà plus de 45 pays, comme l'Italie, le Royaume-Uni, l'Allemagne, les États-Unis, le Canada, le Chili, la Colombie, l'Arabie saoudite, la Russie, la Corée, Singapour, l'Australie, la Pologne, la France, .... Et notre société de groupe et notre usine ont déjà été approuvées par : ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
