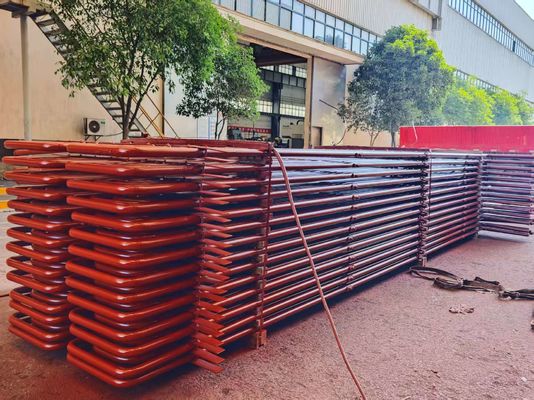

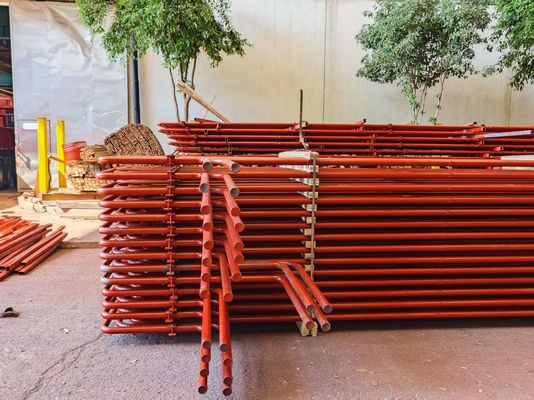

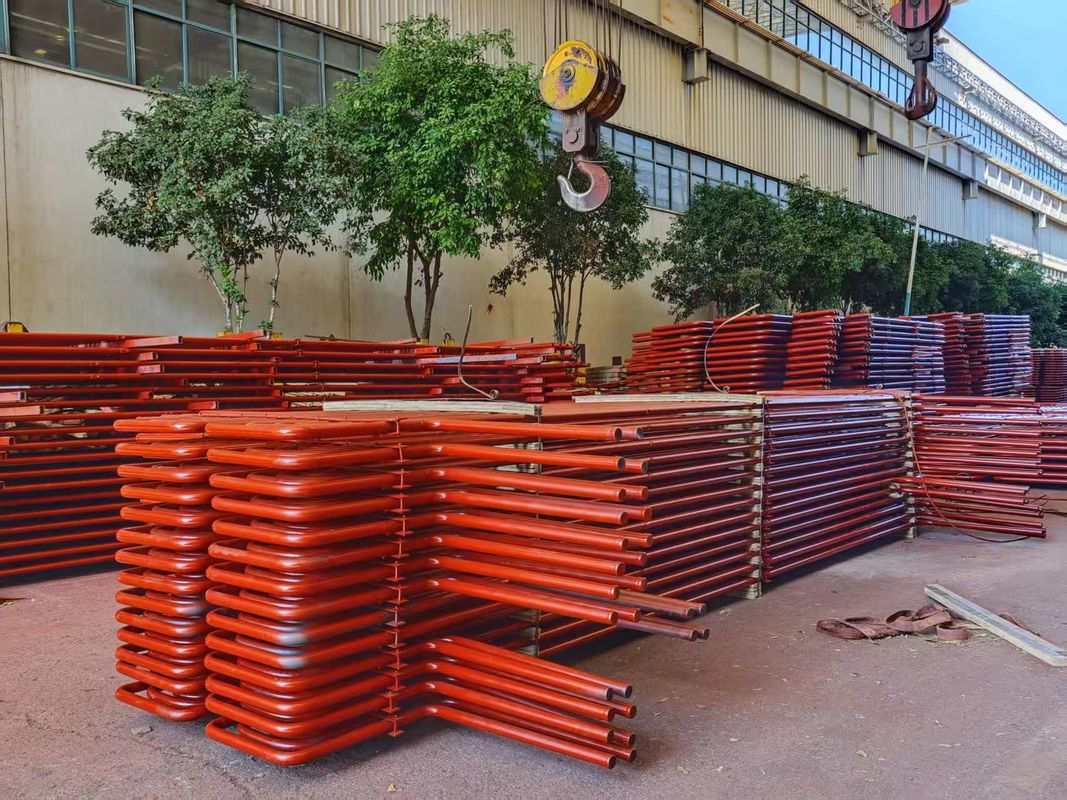

Tubes à serpentine fiables pour les économiseurs dans les chaudières à faible coût d'installation
Quels sont les avantages des tubes serpentins?
Conception compacte, efficacité élevée de transfert de chaleur et expansion thermique uniforme.
Décrits
Les économisateurs sont des dispositifs qui réduisent la consommation d'énergie, comme les fluides de préchauffage.réfrigérationEn termes simples, un économiseur est un échangeur de chaleur.
Dans les chaudières, ces échangeurs de chaleur chauffent les fluides (généralement l'eau) jusqu'à leur point d'ébullition, mais pas au-delà.Ils sont appelés "économiseurs" car ils utilisent de la chaleur provenant de courants chauds mais pas assez chauds pour la chaudière elle-même.Ils utilisent essentiellement les gaz d'échappement de la chaudière pour préchauffer l'eau d'alimentation, économisant ainsi de l'énergie dans le processus.
Notre économiseur est fabriqué par soudage à haute fréquence: les bandes d'acier sont automatiquement soudés en spirale sur des tubes simples dans une structure spécifique.Ensuite, nous plions les pièces de tubes simples restantes et les assembler au besoinLe même diamètre et la même longueur, mais une plus grande zone de transfert de chaleur.
|
Nom du produit
|
Chaudière de centrale électrique Serpentine unique avec SS / CS / matériau en alliage
|
|
Type de structure
|
Tuyaux de serpentine
|
|
Matériau du tube
|
Acier corten, acier ND (09CrCuSb)
|
|
Catégorie du fabricant
|
La Chine de grade A
|
|
Type de tube
|
Tubes nues
|
|
Spécification du tube
|
Selon les besoins des clients
|
|
Épaisseur de paroi du tube
|
Selon les besoins des clients
|
|
Pression de travail
|
Ça dépend du matériau.
|
|
Température de fonctionnement
|
Ça dépend du matériau.
|
|
Soudage
|
Soudage automatique des boutons de tubes GTAW (TIG)
|
|
TND de soudage
|
RT automatique 100%
|
Paramètre technique
| Modèle |
Nom |
Spécification |
Quantité |
Pression de travail |
Épreuve de pression d'eau en rangée unique
MPa
|
Pression d'essai intégrale
MPa
|
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. |
Économiseur à tube nu |
32*3;
20 GB3087
|
124 lignes
(y compris les trois sections à haute température, moyenne température et basse basse température)
|
4.54MPa |
9.1 MPa |
5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. |
Économiseur de tubes à nageoires en spirale |
32*3;
20 GB3087
|
50 rangées (y compris les sections à haute et basse température) |
4.54MPa |
9.1 MPa |
5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h |
Économiseur de tubes à nageoires en spirale |
38*3;
20 GB3087
|
46 rangées rangées (y compris haute et basse température) |
4.54MPa |
9.1 MPa |
5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h |
Économiseur à tube nu |
38*3;
20 GB3087
|
99 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) |
4.54MPa |
9.1 MPa |
5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h |
Économiseur à tube nu |
32*3;
20 GB3088
|
99 rangées (y compris les trois sections à haute température, à température moyenne et à basse température) |
4.54MPa |
9.1 MPa |
5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. |
Économiseur à tube nu |
32*3;
20 GB3087
|
93 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) |
40,73 MPa |
9.5 MPa |
5.93 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. |
Économiseur à tube nu |
32*3;
20 GB3087
|
108 rangées (y compris les trois sections à haute température, à température moyenne et à basse température basse) |
40,73 MPa |
9.5 MPa |
5.93 MPa |
| Chaudière de 48 T/h CFB/CFBB/CFBC |
Économiseur de tubes à nageoires en spirale |
38*4;
20G-GB5310
|
45 rangées |
10.92 MPa |
21.84 MPa |
12.64 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. |
Économiseur à tube nu |
32 fois 3.5;
20G-GB5310
|
156 rangées (y compris les trois sections à haute température, à température moyenne et à basse température) |
6.28MPa |
12.56MPa |
7.27MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. |
Économiseur à tube nu |
32 fois 3.5;
20G-GB5310
|
114 rangées (y compris les trois sections à haute température, à température moyenne et à basse température basse) |
40,7 MPa |
9.1 MPa |
5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. |
Économiseur de tubes à nageoires en spirale |
32*3;
20 GB3087
|
72 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) |
4.54MPa |
9.1 MPa |
5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. |
Économiseur de tubes à nageoires en spirale |
32*3;
20G-GB5310
|
72 rangées (y compris les sections à haute et basse température) |
6.28MPa |
12.56MPa |
7.27MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. |
Économiseur à tube nu |
32*4;
20G-GB5310
|
114 rangées (y compris les trois sections à haute température, à température moyenne et à basse température basse) |
6.28MPa |
12.56MPa |
7.27MPa |
| Matériaux |
Acier au carbone ou alliage |
| Le type |
économiseur à tubes nus;économiseur à tubes à nageoires;économiseur à tubes à nageoires en spirale;économiseur en fonte pour chaudières de centrales électriques et de chaudières industrielles ou commerciales; |
| Marque |
Jinan Yuanda est une ville |
| Application du projet |
Pièces d'échangeurs de chaleur de chaudière pour chaudière à vapeur au charbon/chaudière à eau chaude au charbon/chaudière à lit CFBB |
| Les commentaires |
Les commandes sur mesure sont également acceptées. |
Profil de l'entreprise
Zhangjiagang Hua Dong Energy Technology Co., Ltd est une entreprise de haute technologie spécialisée dans la production de toutes sortes de tubes et tuyaux en acier inoxydable, en acier au carbone et en alliage,plaques d'acier largement utilisées dans le domaine de la chaudière et des échangeurs de chaleurNous avons également passé les certifications ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
La société est une filiale de Zhangjiagang Hua Dong Boiler Co., Ltd.,qui est le plus grand fabricant de chaudières et de pièces de chaudières en Chine avec une histoire de 35 ans et un chiffre d'affaires annuel de 110 millions UNos produits ont été exportés vers plus de 30 pays comme les États-Unis, l'Australie, le Vietnam, le Pakistan, l'Albanie, le Cambodge, l'Inde, l'Indonésie, la Corée du Sud, les Philippines, la Turquie,Arabe saoudien, Allemagne, Russie, Chili, Syrie, Thaïlande, Bangladesh, France, Algérie, Mongolie et Singapour, Cuba, Irak, Italie, Espagne, Japon, Yougoslavie, Sri Lanka, République tchèque, Kirghizistan, Canada,Malaisie, le Royaume-Uni, etc.
Les avantages
3.1Excellente résistance à l'usure
3.2. Structure compacte
3.3. Efficacité thermique élevée
3.4. Stabilité
