Systèmes de tubes serpentins personnalisés optimisés pour la récupération d'énergie
Product Details
| le matériel: | Acier inoxydable, acier au carbone, acier allié | Certificat: | ASME, TUV, GV, CE, CATÉGORIE A, ISO9001 |
|---|---|---|---|
| Traitement de surface: | Peinture | Forme: | Courbure en U, Droite, Bobine, Serpent Tube |
| Application du projet: | Échangeur de chaleur, énergie, pétrochimie, nucléaire | Épaisseur de paroi: | personnalisé |
| Mettre en évidence |
Systèmes de tubes à serpentine sur mesure,Systèmes de tubes à serpentine optimisés,Systèmes de récupération d'énergie par tubes serpentins |
||
Product Description

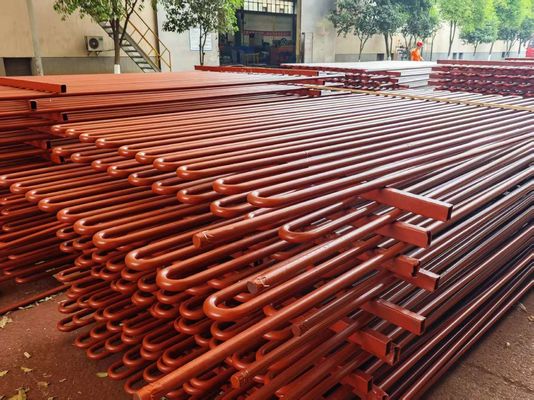

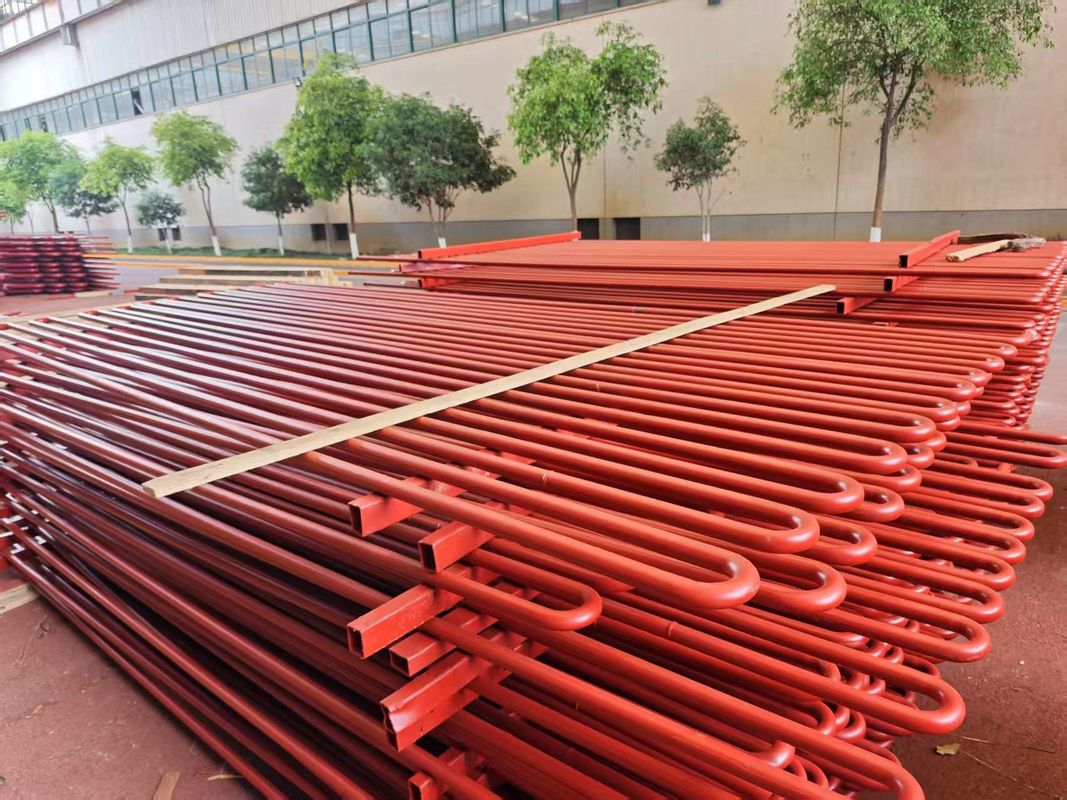

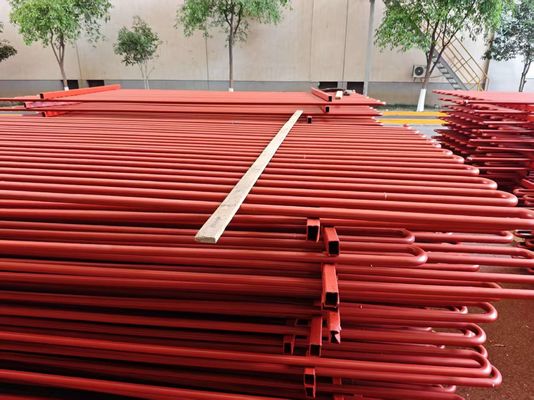

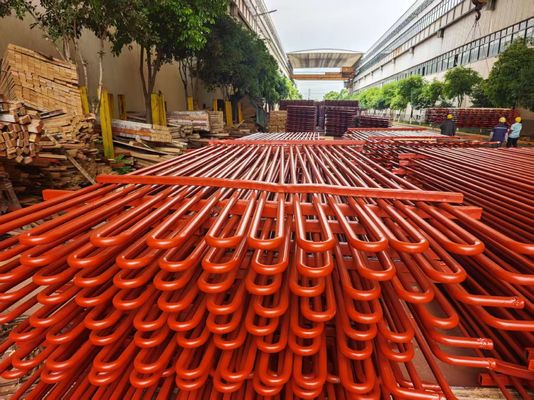

Systèmes de tubes serpentins sur mesure - optimisés pour les applications de récupération d'énergie
Quelles industries utilisent couramment des tubes serpentins?
Applications: échangeurs de chaleur ((60%), systèmes de chaudières ((25%), réacteurs chimiques ((15%) (pression maximale: 80MPa)
Parmi les tests de qualité que nous effectuons, on peut citer:
| Épreuve de corrosion | Exécution uniquement sur demande spéciale du client |
| Analyse chimique | Test réalisé selon les normes de qualité requises |
| Épreuves destructives / mécaniques | Étanchéité. Dureté. Aplatissement. Flare. Flange. |
| Épreuves de flexion en arrière et de flexion en arrière | Exécuté en pleine conformité avec les normes pertinentes et les normes ASTM A-450 et A-530, ce qui garantit une expansion, un soudage et une utilisation sans problème à la fin des clients |
| Épreuves de courant de tourbillon | Pour détecter l'homogénéité dans le sous-sol à l'aide du système de test numérique des marques de défaut |
| Test hydrostatique | Test hydrostatique 100% réalisé selon les normes ASTM-A 450 pour vérifier les fuites de tubes, et pression maximale que nous pouvons supporter 20Mpa/7s. |
| Épreuve sous pression | Pour vérifier toute trace de fuite d'air |
| Inspection visuelle | Après la passivation, chaque longueur de tubes et tuyaux est soumise à une inspection visuelle approfondie par du personnel qualifié pour détecter les défauts de surface et autres imperfections. |
Tests complémentaires:Outre les essais mentionnés ci-dessus, nous effectuons également des essais complémentaires sur les produits fabriqués.
|
·Épreuves de courant de tourbillon ·Test de l'O.P. ·Examen par radiographie |
·Épreuves de corrosion ·Microtesting ·Macrotests |
·Test de la CGI ·Tests par ultrasons ·Test de pénétration liquide |
Introduction du produit
Le tube U-Bend est conforme aux normes suivantes:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Grade d'acier:
| Ferrite | Auténite | À deux étages | Super Duplex | Les alliages de nitrate | Titane |
|
TP410 TP405 S44400 S44660 TP430 |
Le nombre d'unités de traitement Le nombre d'équipements utilisés TP316Ti Le nombre d'équipements utilisés TP321 TP347 |
S31803 S32205 Les produits de base S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N08825, N0882 N08904 |
Gr. Je vous en prie.2 |
Les tubes d'autres alliages et de catégories d'acier peuvent être produits sur accord.
Exigences techniques:
Spécification standard des tubes droits pour le pliage:
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
Marquage:Avant de plier par marquage machine sur toute la longueur du tube (section pliée après chauffage
Traitement sans marquage)
Nom de l'organisme:Le marquage est également possible après le pliage sur les parties droites du tube U-Bending.
Pour les tubes en U-Bend:
- TEMA RCB 2.31 Norme de l'Association des fabricants d'échangeurs tubulaires (9e édition).
- ASTM A688/ASME SA688 Spécification standard pour les tubes soudés résistants à la corrosion austénitique
Grade d'acier conçu pour les chaudières à eau d'alimentation.
-ASTM B163/ASME SA163 Exigences techniques normalisées pour les tubes en nickel et alliage de nickel pour les
Condensateurs et échangeurs de chaleur.
- Les spécifications du client.
Radius de flexion:D'un diamètre extérieur de 1,5*OD à 1500 mm
Lors de la commande de tubes dont le rayon est inférieur ou égal à 1,5*OD, il est nécessaire d'accepter la précision de la géométrie.
Longueur maximale des tubes droits: ((Avant le pliage): 35000 mm.
Longueur de la jambe:Min 1 mètre, maximum 16500 mm (pour le maximum R=1500 mm)
Nom de l'organisme:D'autres tailles sont disponibles sur accord.
Traitement thermique:Réduction du stress après le pliage en U (zone de pliage plus 300 mm pour chaque jambe).
Test hydrostatique après flexion en U: Pression d'essai maximale 600 bar, trempage 10 secondes avec
L'eau dématérialisée, le nettoyage de l'air comprimé après l'hydro-test.
Emballage: Dans des boîtes en bois préfumigées de dimensions correspondantes pour le transport
Chaque tube Longueur, rayon, diamètre, selon les exigences de PO ainsi qu'enveloppé en polyéthylène
des films avec des bouchons en plastique doux aux deux extrémités du tube.
