Échangeur de chaleur tube serpentine en alliage CS extrudé fin pour échangeur de chaleur de chaudière
Product Details
| Matériel: | Acier inoxydable, acier au carbone, acier allié | certificat: | ASME, TUV, GV, CE, CATÉGORIE A, ISO9001 |
|---|---|---|---|
| Couleur: | personnalisé | Forme: | Courbure en U, Droite, Bobine, Serpent Tube |
| Application du projet: | Échangeur de chaleur, énergie, pétrochimie, nucléaire | Surdose: | 1.5 à 1500 mm |
| Mettre en évidence |
Tubes de serpentine à nageoires extrudées,Échangeur de chaleur de chaudière tube serpentine,CS Tubes en serpentine en alliage |
||
Product Description

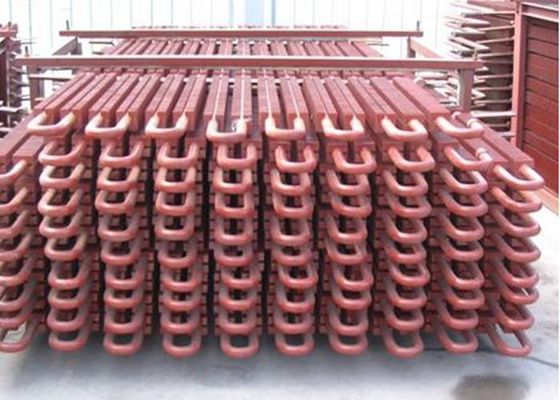

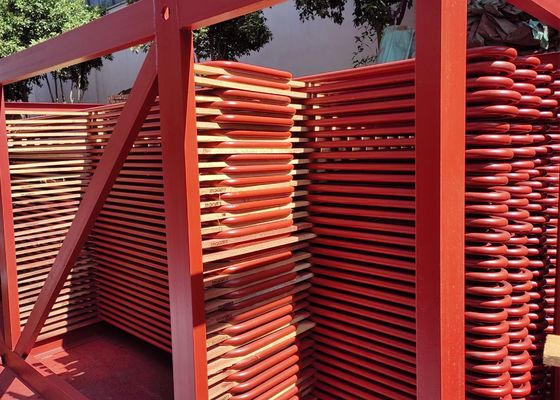

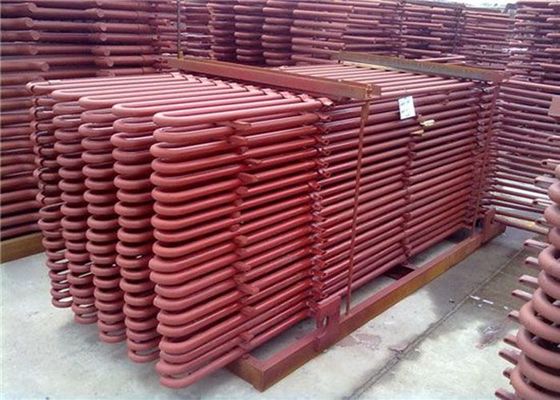

L'extrusion est effectuée par un tube serpentine en alliage CS fin pour échangeur de chaleur de chaudière.
Décrits
Les économiseurs sont des dispositifs mécaniques destinés à réduire la consommation d'énergie ou à remplir une fonction utile telle que préchauffer un appareil.fluideLe terme "économiseur" est également utilisé à d'autres fins.Chaudière, centrale électrique, chauffage,Réfrigération, ventilation et climatisation (ChauffageEn termes simples, un économiseur est un dispositif deéchangeur de chaleur.
Dans les chaudières, les coûts d'installation économiques sont faibles, les performances sont meilleures. Les économiseurs de chaudières pour chaudières CFB sont des appareils d'échange thermique qui chauffent les fluides, généralement l'eau, et les chaudières de chauffage par induction.jusqu'au point d'ébullition de ce fluide, mais normalement pas au-delàLes économiseurs de chaudière économiques sont ainsi nommés parce que les économiseurs de chaudière pour le chauffage de l'eau peuvent utiliser l'enthalpie dans les flux de fluides qui sont chauds, mais pas assez chauds pour être utilisés dans une chaudière,en récupérant ainsi une enthalpie plus utile et en améliorant l'efficacité de la chaudièreL'économiseur de chaudière à meilleures performances est un dispositif monté sur une chaudière qui permet d'économiser de l'énergie en utilisant les gaz d'échappement de la chaudière pour préchauffer l'eau froide utilisée pour la remplir (l'eau d'alimentation).
Notre économiseur est pressé par la méthode de soudage à haute fréquence et la technologie de bande d'acier selon une certaine structure automatiquement, soudage en spirale continue à l'extérieur de la paroi du tube lumineux,et puis l'autre partie réservée à la flexion du tube lumineuxEn conséquence, le diamètre et la longueur dans les mêmes conditions, il a une plus grande surface de transfert de chaleur
Nous pouvons fabriquer trois types d'économiseur de chaudière, d'économiseur de tube nu, d'économiseur de tube à nageoires H et d'économiseur de tube à nageoires spirales.
.
Paramètre technique
| Modèle | Nom | Spécification | Quantité | Pression de travail |
Épreuve de pression d'eau en rangée unique MPa |
Pression d'essai intégrale MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. | Économiseur à tube nu |
32*3; 20 GB3087 |
124 lignes (y compris les trois sections à haute température, moyenne température et basse basse température) |
4.54MPa | 9.1 MPa | 5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. | Économiseur de tubes à nageoires en spirale |
32*3; 20 GB3087 |
50 rangées (y compris les sections à haute et basse température) | 4.54MPa | 9.1 MPa | 5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h | Économiseur de tubes à nageoires en spirale |
38*3; 20 GB3087 |
46 rangées rangées (y compris haute et basse température) | 4.54MPa | 9.1 MPa | 5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h | Économiseur à tube nu |
38*3; 20 GB3087 |
99 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) | 4.54MPa | 9.1 MPa | 5.25 MPa |
| Chaudière à grille à chaîne de 35 T/h | Économiseur à tube nu |
32*3; 20 GB3088 |
99 rangées (y compris les trois sections à haute température, à température moyenne et à basse température) | 4.54MPa | 9.1 MPa | 5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. | Économiseur à tube nu |
32*3; 20 GB3087 |
93 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) | 40,73 MPa | 9.5 MPa | 5.93 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de type CFB/CFBB. | Économiseur à tube nu |
32*3; 20 GB3087 |
108 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) | 40,73 MPa | 9.5 MPa | 5.93 MPa |
| Chaudière de 48 T/h CFB/CFBB/CFBC | Économiseur de tubes à nageoires en spirale |
38*4; 20G-GB5310 |
45 rangées | 10.92 MPa | 21.84 MPa | 12.64 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. | Économiseur à tube nu |
32 fois 3.5; 20G-GB5310 |
156 rangées (y compris les trois sections à haute température, à température moyenne et à basse température) | 6.28MPa | 12.56MPa | 7.27MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. | Économiseur à tube nu |
32 fois 3.5; 20G-GB5310 |
114 rangées (y compris les trois sections à haute température, à température moyenne et à basse température basse) | 40,7 MPa | 9.1 MPa | 5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. | Économiseur de tubes à nageoires en spirale |
32*3; 20 GB3087 |
72 rangées (y compris les trois sections à haute température, moyenne température et basse basse température) | 4.54MPa | 9.1 MPa | 5.25 MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. | Économiseur de tubes à nageoires en spirale |
32*3; 20G-GB5310 |
72 rangées (y compris les sections à haute et basse température) | 6.28MPa | 12.56MPa | 7.27MPa |
| Le système de chauffage est équipé d'un système de chauffage à chaudière de 75 T/h. | Économiseur à tube nu |
32*4; 20G-GB5310 |
114 rangées (y compris les trois sections à haute température, à température moyenne et à basse température basse) | 6.28MPa | 12.56MPa | 7.27MPa |
| Matériaux | Acier au carbone ou alliage | |||||
| Le type | économiseur à tubes nus;économiseur à tubes à nageoires;économiseur à tubes à nageoires en spirale;économiseur en fonte pour chaudières de centrales électriques et de chaudières industrielles ou commerciales; | |||||
| Marque | Jinan Yuanda est une ville | |||||
| Application du projet | Pièces d'échangeurs de chaleur de chaudière pour chaudière à vapeur au charbon/chaudière à eau chaude au charbon/chaudière à lit CFBB | |||||
| Les commentaires | Les commandes sur mesure sont également acceptées. | |||||
Les avantages
3.1Excellente résistance à l'usure
3.2. Structure compacte
3.3. Efficacité thermique élevée
3.4. Stabilité
Profil de l'entreprise
Zhangjiagang Hua Dong Energy Technology Co., Ltd est une entreprise de haute technologie spécialisée dans la production de toutes sortes de tubes et tuyaux en acier inoxydable, en acier au carbone et en alliage,plaques d'acier largement utilisées dans le domaine de la chaudière et des échangeurs de chaleurNous avons également passé les certifications ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
La société est une filiale de Zhangjiagang Hua Dong Boiler Co., Ltd.,qui est le plus grand fabricant de chaudières et de pièces de chaudières en Chine avec une histoire de 35 ans et un chiffre d'affaires annuel de 110 millions UNos produits ont été exportés vers plus de 30 pays comme les États-Unis, l'Australie, le Vietnam, le Pakistan, l'Albanie, le Cambodge, l'Inde, l'Indonésie, la Corée du Sud, les Philippines, la Turquie,Arabe saoudien, Allemagne, Russie, Chili, Syrie, Thaïlande, Bangladesh, France, Algérie, Mongolie et Singapour, Cuba, Irak, Italie, Espagne, Japon, Yougoslavie, Sri Lanka, République tchèque, Kirghizistan, Canada,Malaisie, le Royaume-Uni, etc.
