Ajouter la zone d'échange de chaleur et de réduire le nombre de tubes de type H pour une meilleure efficacité
Product Details
| Matériel: | Alliage, acier inoxydable, acier au carbone | Couleur: | Personnalisé |
|---|---|---|---|
| le paquet: | Cas en bois avec le cadre en acier, dans les paquets, etc. | Port: | Shanghai |
| Garantie: | 1 année | Efficacité de transfert de chaleur: | Haute efficacité |
| Application du projet: | Chaudière | Le type: | Tubes à aileron, échangeurs de chaleur, spirale |
| Mettre en évidence |
Ajouter la zone d'échange thermique du tube à nageoires,Tubes à nageoires de type H,Réduire le nombre de tubes à nageoires |
||
Product Description
Ajouter la zone d'échange de chaleur et de réduire le nombre de tubes de type H pour une meilleure efficacité
Description du produit

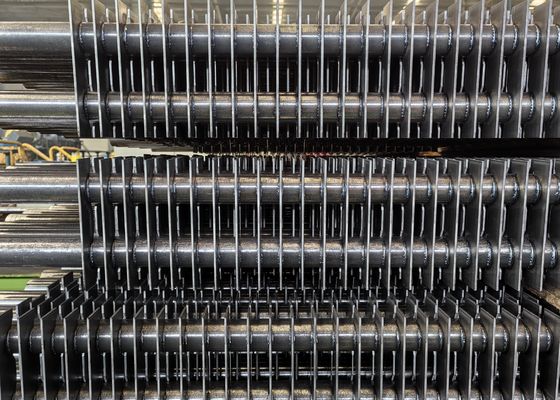

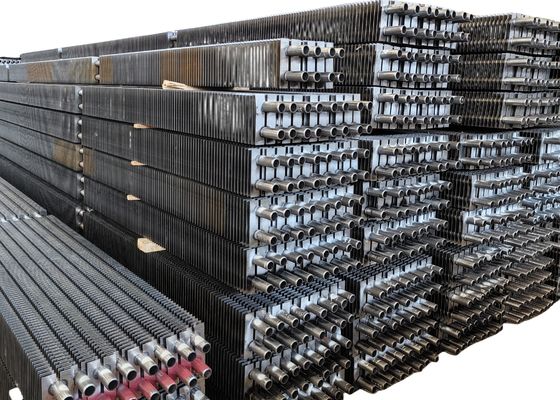

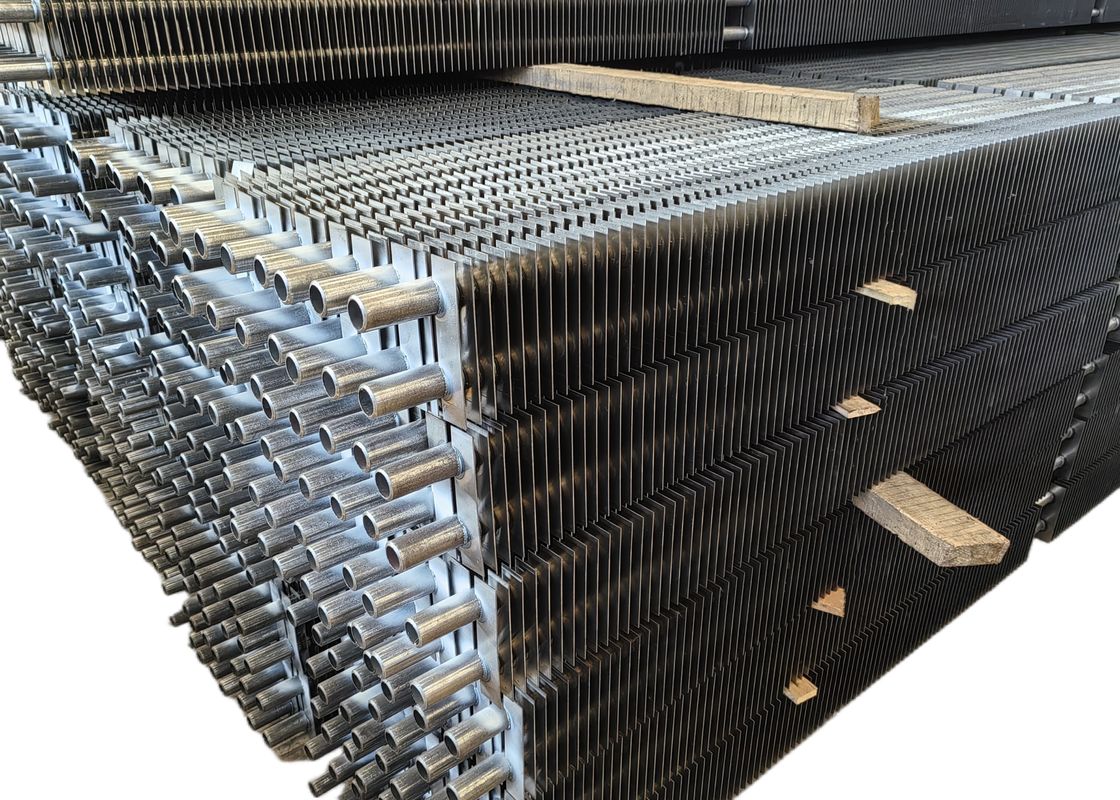

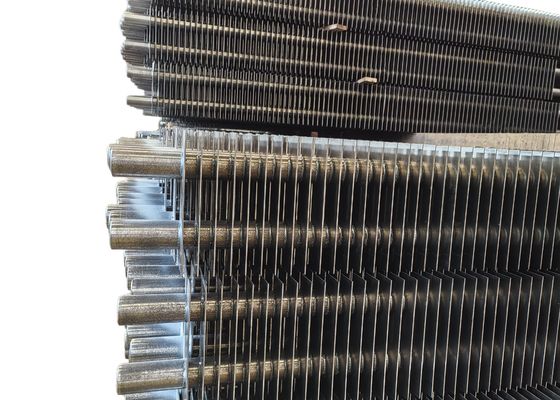

Le tube à nageoires de type H est un échangeur de chaleur renforcé disposé à la queue de la cheminée du système afin de récupérer la chaleur résiduelle des gaz d'échappement des chaudières des centrales électriques, des chaudières industrielles,fourneaux industrielsEn ce qui concerne la conception structurelle, le tube à nageoires de type H adopte une structure séparée pour les parties du tube sujettes aux cendres,qui surmonte les lacunes du tube à nageoires en spirale qui accumule facilement de la poussièreIl s'agit d'un produit amélioré du tube à nageoires en spirale, dont les côtes forment une structure de poutre en porte-à-faux.et sous l'action du flux d'air pulsé, les côtes vibrent pour être plus propices au traitement de la coloration des cendres.
Les avantages
1. Ajoutez la zone d'échange de chaleur et réduisez le nombre de tubes, augmentez également la zone de section de débit de fumée pour réduire la vitesse de fumée et l'abrasion.
2Le tube à nageoires de type H peut être fabriqué en double tube à nageoires de type H, haute rigidité pour s'adapter à une longue rangée de tubes.
3L'économiseur à nageoires de type H est disposé en ligne pour faire de l'espace de nombreuses petites zones, avec un débit d'air moyen pour réduire l'abrasion.
4Avec un canal droit pour obtenir le meilleur effet de soufflage de cendres.
5La structure compacte réduit le poids et le coût de fabrication.
Constructions
1Les échangeurs de chaleur à tubes à nageoires sont constitués d'un ensemble de tubes à coque et à nageoires.
2Les ailerons sont utilisés pour augmenter la surface effective des tubes des échangeurs de chaleur.
3Les tubes finis sont utilisés lorsque le coefficient de transfert de chaleur à l'extérieur des tubes est sensiblement inférieur à celui à l'intérieur, comme dans le transfert de chaleur d'un liquide à un gaz, de la vapeur à un gaz,comme échangeur de chaleur vapeur-air, échangeur thermique fluide/air, lorsqu'une surface étendue est nécessaire sur un seul côté du fluide ou lorsque la pression de fonctionnement doit être contenue sur un seul côté du fluide.
Paramètre technique
Air moyen, gaz de combustion, huile thermique, eau, saumure, réfrigérant, etc.
Température échangeur de chaleur standard à 560 ° C par des matériaux spéciaux peuvent être plus élevés
Matériaux de tuyauterie en acier au carbone, en acier inoxydable, en alliage ou en matières spéciales
Matériaux de côtes en acier au carbone, en acier inoxydable, en métaux non ferreux, en alliage ou en matières spéciales
Isolement thermique et traitement de surface selon les spécifications du client
Caractéristiques
1Le corps de l'équipement peut être conçu en plusieurs modules pour assurer le fonctionnement stable et à long terme;
2. Structure compacte qui peut agrandir la zone d'échange de chaleur afin d'ajouter la zone de transfert de chaleur et moins de fuite
3. Améliorer l'efficacité du transfert de chaleur
4Disposition de la structure: en ligne ou en étages
1.Nos produits peuvent être modifiés en fonction des besoins de nos clients et de la situation.
2.nous concevons et fabriquons des tubes H-fin sûrs, fiables et efficaces.HD BOILER a également mis au point des systèmes d'assurance qualité de produits autonomes.
3La production de tubes à nageoires H est très efficace en termes de transfert de chaleur, ils sont résistants aux gaz de combustion et sont conçus pour un petit espace.
Les spécifications
| Matériau du tube de base | Acier inoxydable, acier au carbone, acier allié, alliage de cuivre, aluminium,SA179 | ||
| Matériau des nageoires | Aluminium, alliage de cuivre, acier inoxydable, acier au carbone | ||
| La norme | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. | ||
| Profondeur des nageoires | 0.5-3 mm | ||
| Surdose du tuyau de base | 12.7 à 18 mm | ||
| Nageoires par pouce | Numéros 8-20 (à la demande du client) | ||
| Exigence de test | Test des propriétés physiques, analyse de la composition chimique, test non destructeur, autre inspection et test selon les exigences du client. | ||
| Application du projet | Il s'agit d'un appareil de refroidissement par air, de refroidisseur d'air à charge, de condensateur, d'évaporateur, de refroidisseur à fluide, de refroidisseur à gaz, de refroidisseur à huile, de radiateur, de réfrigérateur, d'échangeur de chaleur de vapeur à air, de superchauffeur, etc. | ||
