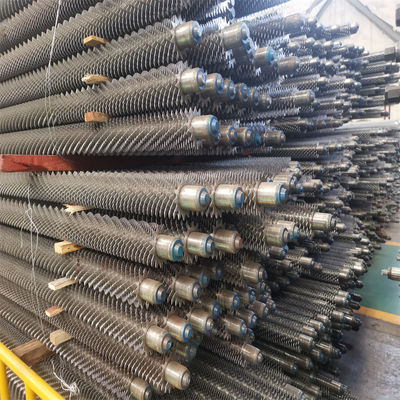

Description du tube à ailettes en spirale dentelée

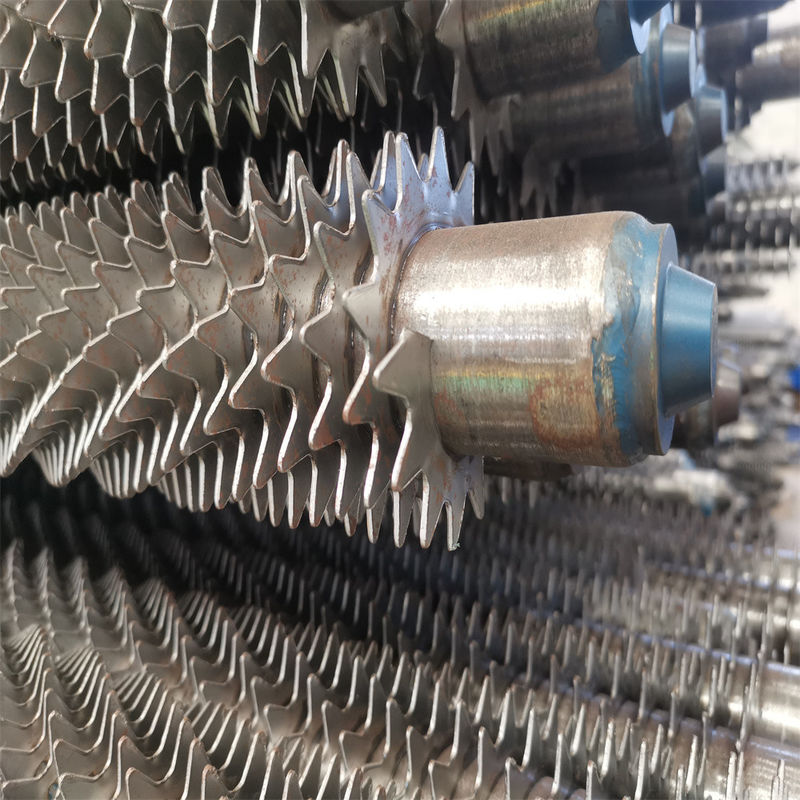

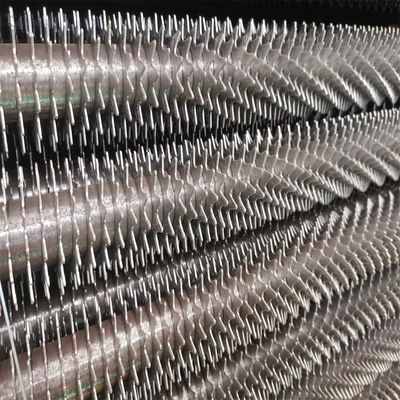

Le tube à ailettes en spirale dentelé est une surface étendue de forme spéciale développée sur la base d'un tube à ailettes en spirale.Son processus de fabrication est similaire à celui du tube à ailettes en spirale soudé à haute fréquence, mais la différence est que l'espace de la bande doit être coupé avant d'enrouler le tube à ailettes en spirale dentelé.Lors de l'enroulement, la partie coupée est séparée naturellement, formant une forme d'engrenage.Sur le soudage à haute fréquence, la technologie d'enroulement des ailettes en spirale simplifie non seulement considérablement la réduction (déformation), s'est combinée avec une résistance élevée, un choc thermique et un choc mécanique, les performances thermiques sont bonnes, une faible perte de débit, une forte résistance à la corrosion et une diffusion considérable la surface, dans des conditions froides et chaudes pendant une longue période n'est pas facile à déformer, longue durée de vie, également en raison de la destruction de la couche limite d'écoulement et du transfert de chaleur intensifié.Cette ailette dentelée a été largement utilisée dans les climatiseurs et les économiseurs de chaudière.

Espace compact et faible coût

L'ensemble de tuyaux est très compact et réduit bien la hauteur de la queue de fumée.

Le poids total est considérablement réduit et la charge du système de suspension est réduite.

Réduire le coût de l'économiseur et de la chaudière intégrale.

Réduire la résistance latérale de la fumée

Réduisez les coûts d'exploitation et d'investissement du ventilateur induit.

Avantages

1. Bonne résistance à la corrosion

L'usure est principalement due à l'impact et à l'effet coupant des particules grises sur le tuyau.L'usure est la plus sévère autour du tuyau à un niveau de 30 degrés.Lorsque S1/d=S2/d=2, la quantité d'usure ici est 3 fois supérieure à la valeur moyenne.

En raison du changement de direction du flux d'air, la deuxième rangée présente l'usure la plus sévère.Lorsque S1/d=S2/d=2, l'usure de la deuxième rangée est deux fois plus importante que celle de la première rangée, et l'usure de la rangée suivante est généralement de 30 % à 40 % supérieure à celle de la première rangée.

La disposition de la première rangée est la même que la disposition de la première rangée de la séquence. Dans les mêmes conditions, l'usure maximale du faisceau de tubes longitudinal est 3 à 4 fois inférieure à celle du faisceau de tubes en quinconce.

La vitesse d'abrasion du tuyau est directement proportionnelle au coefficient de non-uniformité de la vitesse des gaz de combustion KV3.33, et est directement proportionnelle au coefficient de non-uniformité de la concentration de cendres volantes Ku.

L'économiseur à tube à ailettes en forme de h est disposé en séquence.L'ailette en forme de h divise l'espace en plusieurs petites zones et a un effet d'écoulement uniforme sur le flux d'air.Par rapport à l'économiseur à tube optique, à l'économiseur à ailettes en spirale et à l'économiseur à ailettes longitudinales avec disposition en quinconce, la durée de vie est 3 à 4 fois plus élevée dans d'autres conditions.

Le registre côté gaz de combustion protège la partie coudée.

2. Réduction de l'accumulation de poussière

La formation de cendres se produit à l'arrière du tuyau et sur les côtés au vent. Il est facile de récurer le tuyau par désordre et moins de poussière s'accumule à l'arrière. En ce qui concerne la disposition des tuyaux en séquence, en raison du fait que le flux d'air n'est pas facile à rincer. à l'arrière du tuyau, il y a plus d'accumulation de cendres dans l'arrangement des tuyaux en séquence que dans la mauvaise colonne.

L'ailette de type h est soudée des deux côtés du tuyau, ce qui n'accumule pas de cendres, tandis que le flux d'air s'écoule droit, la direction du flux d'air ne change pas et l'ailette n'accumule pas de cendres.

Un espace de 4 à 10 est laissé au milieu de l'ailette de type h, qui peut guider le flux d'air pour balayer l'ailette du tuyau afin d'accumuler la poussière.

Comme l'angle en spirale de l'ailette guide la direction de l'écoulement, l'accumulation de cendres du tube à ailettes est plus grave et l'économiseur qui ne forme pas de cendres en vrac ne peut pas être utilisé. L'opération sur le terrain montre que le tube à ailettes en forme de h n'accumule pas de cendres , tandis que l'aileron en spirale est sérieusement.

Le tube à ailettes longitudinales est formé par le flux d'air le long de l'ailette lorsque l'ailette est soudée à la surface et à l'arrière des cendres accumulées. Certaines zones sont sujettes à l'accumulation de poussière.

L'aileron en forme de h, qui forme un canal droit des deux côtés, a le meilleur effet de soufflage.

3. Espace compact et faible coût

L'ensemble de tuyaux est très compact et réduit bien la hauteur de la queue de fumée.

Le poids total est considérablement réduit et la charge du système de suspension est réduite.

Réduire le coût de l'économiseur et de la chaudière intégrale.

4. Réduire la résistance latérale de la fumée

Réduisez les coûts d'exploitation et d'investissement du ventilateur induit.
