Norme du tube d'aileron de la chaudière H d'éléments ASME pour le système de transfert de chaleur
Product Details
| Type: | Tube d'aileron, tube d'échangeur de chaleur | APPLICATION: | Heater Parts, échangeur de chaleur |
|---|---|---|---|
| matériel d'aileron: | acier au carbone, acier inoxydable, acier 304L/316LStainless | Emballage: | Emballage navigable de tube d'aileron |
| Couleur: | Adapté aux besoins du client | Paquet: | Cas en bois avec le cadre en acier, dans les paquets, etc. |
| Mettre en évidence |
tube d'aileron de chaudière de l'acier inoxydable 316L,Tube d'aileron de la chaudière H,Tube d'échangeur de chaleur d'aileron de chaudière |
||
Product Description
Composants de la chaudière Tube à ailettes carré en H avec norme ASME pour le système de transfert de chaleur
Présentation du produit

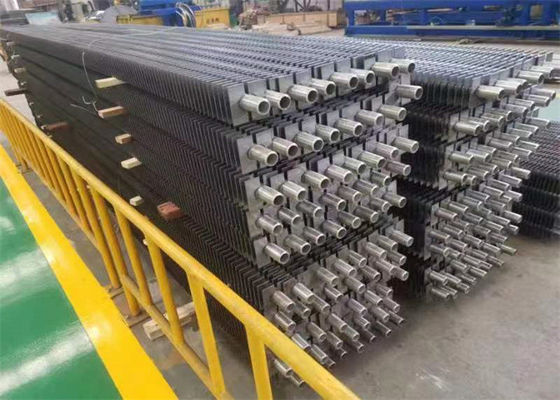

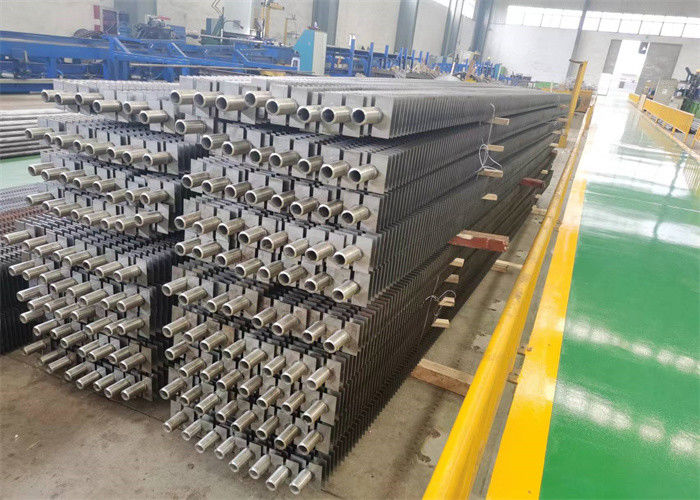

Le tube à ailettes en H est appelé tube à ailettes carré, il existe deux types de tube à ailettes en H, l'un est un tube unique, généralement appelé carré
tube à ailettes, l'autre est un tube double, généralement appelé tube à ailettes rectangulaire.Et selon les exigences du client
fabrication.En raison de sa forme rectangulaire, il offre une plus grande surface que les tubes à ailettes en spirale.En raison de la plus grande surface disponible, ces tubes à ailettes sont principalement utilisés dans les applications de chauffage de l'air pour réduire la taille globale de l'équipement.
Le taux de fusion entre le tube à ailettes en forme de H et le tube en acier atteint 95 % ou plus, la résistance thermique de contact est faible et la conductivité thermique est bonne.Étant donné que le flux d'air entre les faisceaux de tubes d'échange de chaleur est similaire aux caractéristiques d'écoulement en tandem, il y a moins d'accumulation de poussière sur la surface d'échange de chaleur pendant le fonctionnement et les ailettes sont plus uniformément décapées.Le taux d'utilisation efficace de la zone d'expansion des ailettes en forme de H est supérieur à celui du tube à ailettes en spirale, et l'efficacité globale du transfert de chaleur est d'environ 10% supérieure à celle du faisceau de tubes à ailettes en spirale.
Les tubes à ailettes en forme de H ont un taux d'expansion de surface élevé, moins d'accumulation de poussière et une efficacité de transfert de chaleur élevée.Dans le cas d'une capacité de transfert de chaleur équivalente, l'échangeur de chaleur peut occuper le plus petit espace et peut minimiser les matériaux de haute qualité (c'est-à-dire les tubes de force) La quantité d'utilisation et l'utilisation accrue de matériaux de qualité inférieure (ailettes).Pour les nouveaux projets d'ingénierie, la hauteur de l'agencement de l'échangeur de chaleur peut être réduite, le poids total est considérablement réduit, la charge du système de suspension est réduite et le coût global est réduit ;pour le projet de rénovation, autant de zone d'échange de chaleur que possible peut être aménagée dans un espace limité pour réduire la température d'échappement, améliorer l'efficacité de la récupération de chaleur perdue ou augmenter l'espace de maintenance pour un entretien facile.
| Tubes chauffants / FIN en acier inoxydable | |
| Application | Il est largement utilisé pour l'échangeur de chaleur, le climatiseur, le réfrigérateur, l'économiseur et d'autres parties de l'industrie de la chaleur. |
| Matériau du tuyau de base | Inoxydable |
| Matériau des ailerons | Inoxydable |
| Type de tuyau de base | Sans soudure, soudé |
| Type de palmes | L,U,W |
| OD des tuyaux de base | 15mm-219mm |
| WT des tuyaux de base | 1.5-6mm |
| Hauteur des nageoires | 8mm-30mm |
| WT des ailerons | 0,8 mm-3.0mm |
| Pas d'ailerons | 2.3m-20mm |
| Longueur de la zone vide | selon la demande du Client. |
| Longueur des tubes à ailettes | ≤23m |
Nos produits peuvent être modifiés en fonction des besoins de nos clients et de la situation. Nous concevons et fabriquons des tubes à ailettes en H sûrs, fiables et efficaces. efficacité de transfert de chaleur, ils ont une résistance aux gaz de combustion et sont conçus pour un petit espace.
| paramètres techniques | Le degré élevé d'ailette 0-16 mm (ou diamètre extérieur de l'ailette φ25-φ75) ; Pas des ailettes 2,0-5,0 mm ;Longueur du tube à ailettes 0,5 ~ 14 m. |
| Tube à ailettes roulantes en métal unique | Aluminium pur 1060 ou alliage d'aluminium 6063,6061. Le diamètre extérieur doit être inférieur à 40 mm |
| Tube à ailettes roulantes en métal double | Protection à base de tube de la couche externe d'aluminium tubes, résistants à la corrosion, à base de tubes peuvent être constitués de tuyaux en acier au carbone, en plus de l'acier inoxydable un tube en acier et un tube en cuivre peuvent également être utilisés, ainsi qu'un tube en alliage de titane |
| Forfait | Les tubes à ailettes en aluminium sont bien emballés dans un film plastique dans le cadre intérieur et en acier à l'extérieur |
Caractéristiques
1).Ajoutez la zone d'échange de chaleur et réduisez le nombre de tubes, augmentez également la section d'écoulement des fumées pour réduire la vitesse et l'abrasion des fumées.
2).Le tube à ailettes de type H peut être fabriqué pour doubler le tube à ailettes de type H, une rigidité élevée pour s'adapter à une longue rangée de tubes.
3).Économiseur à ailettes de type H disposé en ligne pour diviser l'espace en plusieurs petites zones, débit d'air moyen pour réduire l'abrasion.
4).Avec canal droit pour obtenir le meilleur effet de soufflage de cendres.
5).La structure compacte pour réduire le poids et réduire le coût de fabrication.
| Matériau du tube de base | Acier inoxydable, acier au carbone, acier allié, alliage de cuivre, aluminium, SA179 | ||
| Matériau des ailettes | Aluminium, alliage de cuivre, acier inoxydable, acier au carbone | ||
| Standard | ASME SA213/ASTM ;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Profondeur d'aileron | 0.5-3mm | ||
| Diamètre extérieur du tuyau de base | 12,7-18 mm | ||
| Ailerons par pouce | 8-20Nos (comme demande du client) | ||
| Exigence d'essai | Test de propriété physique, analyse de composition chimique, test non destructif, autre inspection et test selon les exigences du client. | ||
| Application | Refroidisseur d'air, refroidisseur d'air de suralimentation, condenseur, évaporateur, refroidisseur de liquide, refroidisseur de gaz, refroidisseur d'huile, radiateur, réfrigération, échange de chaleur vapeur-air, surchauffeur, etc. | ||
Certificat
Profil de la société
Zhangjiagang Hua Dong Energy Technology Co., Ltd. est une entreprise de haute technologie spécialisée dans la production de toutes sortes de tubes et tuyaux en acier inoxydable, au carbone et allié, de plaques d'acier largement utilisées dans le domaine de la chaudière et de l'échangeur de chaleur, de l'énergie, de la pétrochimie, de l'exploitation minière , agro-alimentaire, papier, gaz et fluides.Et nous avons passé les attestations, y compris ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
La société est la filiale de Zhangjiagang Hua Dong Boiler Co., Ltd, qui est le plus grand fabricant de chaudières et de pièces de chaudières en Chine avec une histoire de 35 ans et un chiffre d'affaires annuel de 110 millions de dollars américains.Nos produits ont été exportés vers plus de 30 pays comme les États-Unis, l'Australie, le Vietnam, le Pakistan, l'Albanie, le Cambodge, l'Inde, l'Indonésie, la Corée du Sud, les Philippines, la Turquie, l'Arabie saoudite, l'Allemagne, la Russie, le Chili, la Syrie, la Thaïlande, le Bangladesh, France, Algérie, Mongolie et Singapour, Cuba, Irak, Italie, Espagne, Japon, Yougoslavie, Sri Lanka, République tchèque, Kirghizistan, Canada, Malaisie, Royaume-Uni, etc.
Emplacement:
Notre société est située dans la ville de Zhangjiagang, une ville portuaire, à seulement 120 km de Shanghai, 60 km de Suzhou et 60 km de Wuxi.Le trafic est très pratique.
