Radiation thermique de tuyau de bobine de tube serpentin sans soudure SA210
Product Details
| Matériel: | Acier inoxydable, acier au carbone, acier allié | Certificat: | ASME, TUV, GV, CE, CATÉGORIE A, ISO9001 |
|---|---|---|---|
| Forme: | Coude en U, droit, bobine, tube de serpent | Application: | échangeur de boiler&heat, énergie, pétrochimique, nucléaire |
| OD: | 1,5 à 1500mm | Finissage: | A recuit, taillant |
| Mettre en évidence |
Tube serpentin sans soudure,tube serpentin sans soudure SA210,tube serpentin à rayonnement thermique |
||
Product Description

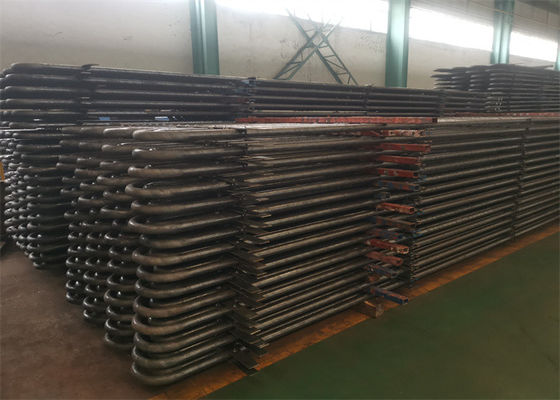

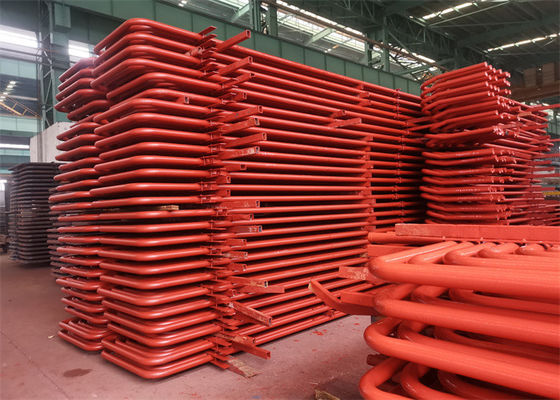

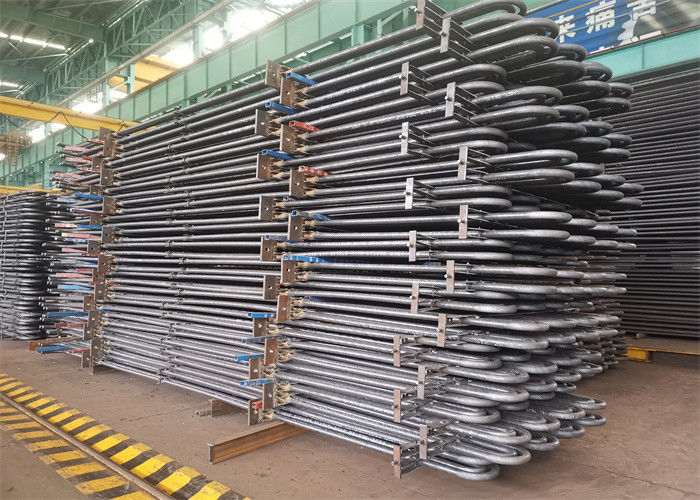

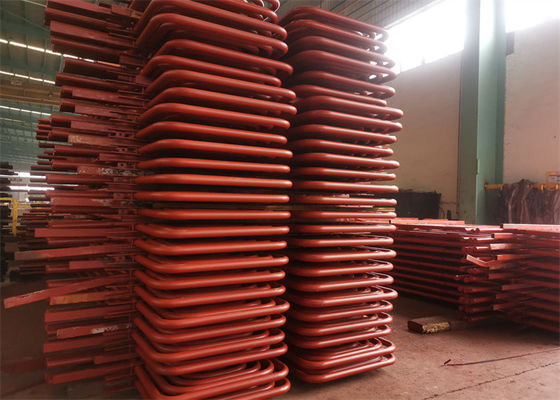

Tube de serpentin de surchauffeur à tube serpentin sans soudure ASME SA210
Introduction du tube serpentin
Les pré-requis techniques:
Spécification standard des tubes droits pour le cintrage :
ASME SA 213 ;ASME SB 163 ;ASME A789, ASME SA268, ASME SA269, etc.
Marquage:Avant de plier en marquant la machine sur toute la longueur du tube (section pliée après traitement thermique sans marquage)
Remarque : Le marquage est également possible après le cintrage sur les parties droites du tube de cintrage en U.
Tubes en U :
- Norme TEMA RCB 2.31 de l'association des fabricants d'échangeurs tubulaires (9e édition).
-Spécification standard ASTM A688/ASME SA688 pour les tubes soudés en acier austénitique résistant à la corrosion conçus pour les chaudières à eau d'alimentation.
- Exigences techniques standard ASTM B163/ASME SA163 pour les tubes en nickel et en alliage de nickel pour les condenseurs et les échangeurs de chaleur.
-Spécifications client.
Rayon de courbure : de 1,5 * OD (diamètre extérieur) à 1 500 mm
Lors de la commande de tubes avec un rayon inférieur ou égal à 1,5 * OD, il est nécessaire d'accepter la précision de la géométrie.
Longueur maximale des tubes droits : (avant pliage) : 35 000 mm.
Longueur de jambe : Min 1 mètre, Max.16500 mm (Pour Max R=1500mm)
Remarque : d'autres tailles sont disponibles sur accord.
Traitement thermique : soulagement du stress après le pliage en U (zone de pliage plus 300 mm pour chaque jambe).
Test hydrostatique après flexion en U : pression d'essai maximale 600 bar, trempage 10 secondes.Avec
L'eau dématérialisée.Nettoyage à l'air comprimé après Hydro-Test.
Emballage : Dans des caisses en bois pré-fumigées dignes d'un transport solide de dimensions correspondantes pour
chaque longueur de tube, rayon, diamètre, selon les exigences du bon de commande ainsi que enveloppé dans du polyéthylène
Films avec des capuchons en plastique souple aux deux extrémités du tube.
Les surchauffeurs et les réchauffeurs sont des éléments importants pour les surfaces chauffantes, utilisés pour augmenter la température de la vapeur, visant à améliorer l'enthalpie de la vapeur et à augmenter encore l'efficacité de la circulation thermique pour la centrale électrique.
Les surchauffeurs fonctionnent pour chauffer la vapeur surnaturée en vapeur surchauffée avec une certaine température.Lorsque les charges de la chaudière ou d'autres conditions de travail changent, il est nécessaire de s'assurer que la température de la vapeur surchauffée est normale et dans la plage de variation de température autorisée.
De la circulation thermique dans la centrale électrique, les paramètres d'origine de pression et de température sont plus élevés, l'efficacité thermique de la circulation est meilleure ou l'humidité de la vapeur de l'arrière de la turbine à vapeur est trop élevée, influençant sa sécurité.Alors que la température de la vapeur du surchauffeur est limitée par les matériaux métalliques, à l'heure actuelle, en raison de la limitation des matériaux métalliques, la température surchauffée de la plupart des chaudières de la centrale électrique se situe toujours dans la plage de 540 à 555 degrés, et pour éviter l'humidité de la vapeur de l'aube de la turbine à vapeur arrière trop grand, donc le système de réchauffage du milieu est appliqué.
LeTube serpentinConformez-vous aux normes suivantes :
1.ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Nuance d'acier :
| Ferrite | Austénite | Duplex | Super Duplex | Ni-Alliages | Titane |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Des tubes d'autres alliages et nuances d'acier peuvent être produits sur accord.
Certains des tests de qualité que nous effectuons comprennent :
| Essai de corrosion | Effectué uniquement sur demande spéciale du client |
| Analyse chimique | Test effectué selon les normes de qualité requises |
| Essais destructifs / mécaniques | Traction |Dureté |Aplatissement |Fusée |Bride |
| Reverse-bend et Re.essais à plat | Effectué en pleine conformité avec les normes pertinentes et les normes ASTM A-450 et A-530, ce qui garantit une expansion, un soudage et une utilisation sans problème chez les clients |
| Essais par courants de Foucault | Fait pour détecter les homogénéités dans le sous-sol en utilisant le système de test numérique Flaw-mark |
| Essais hydrostatiques | Test hydrostatique à 100 % effectué selon les normes ASTM-A 450 pour vérifier les fuites de tube, et la plus grande pression que nous pouvons supporter 20 MPa/7 s. |
| Test d'air sous pression | Pour vérifier tout signe de fuite d'air |
| Inspection visuelle | Après la passivation, chaque longueur de tubes et de tuyaux est soumise à une inspection visuelle approfondie par un personnel qualifié pour détecter les défauts de surface et autres imperfections |
Tests supplémentaires :Outre les tests mentionnés ci-dessus, nous effectuons également des tests supplémentaires sur les produits fabriqués.Les tests effectués dans ce cadre comprennent :
|
·Essais par courants de Foucault ·Tests OP ·Test de radiographie |
·Essais de corrosion ·Microtests ·Macro-tests |
·Essais IGC ·Contrôle par ultrasons ·Test de pénétration de liquide |
Les tubes serpentins sont largement utilisés dans les systèmes d'échangeurs de chaleur.
Hua Dong Energy Technology a commencé à produire des tubes serpentins depuis 1985, jusqu'à présent déjà fourni plus de 300 000 tonnes de tubes serpentins en acier à plus de 30 pays.
Hua Dong Energy Technology traite de l'acier inoxydable austénitique, de l'acier allié au nickel (Hastelloy, Monel, Inconel, Incoloy) des tubes et tubes sans soudure et soudés depuis plus de 35 ans, vendant chaque année plus de 50 000 tonnes de tubes et tuyaux en acier.Notre client couvre déjà plus de 45 pays, comme l'Italie, le Royaume-Uni, l'Allemagne, les États-Unis, le Canada, le Chili, la Colombie, l'Arabie saoudite, la Russie, la Corée, Singapour, l'Autriche, la Pologne, la France, .... Et notre filiale et usine du groupe ont déjà été approuvés par :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
