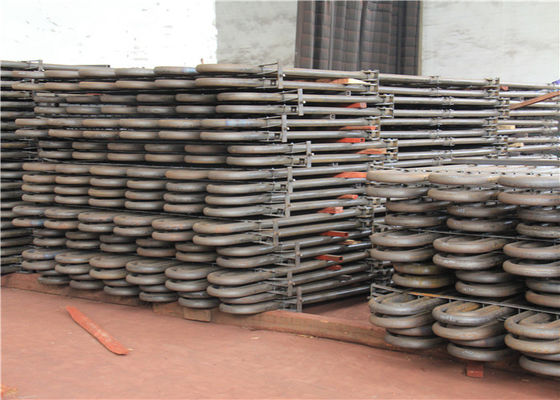

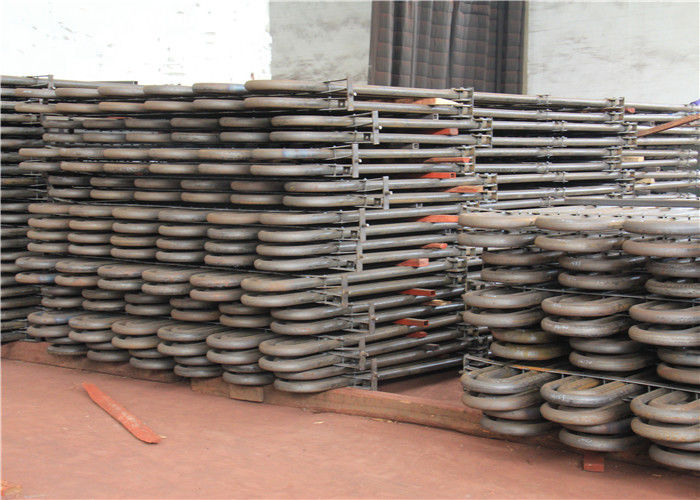

Carbone serpentin de tube des pièces de rechange 1.5MM de chaudière de surchauffeur/acier inoxydable
Certains des tests de qualité que nous effectuons comprennent :
| Essai de corrosion |
Effectué uniquement sur demande spéciale du client |
| Analyse chimique |
Test effectué selon les normes de qualité requises |
| Essais destructifs / mécaniques |
Traction |Dureté |Aplatissement |Fusée |Bride |
| Reverse-bend et Re.essais à plat |
Effectué en pleine conformité avec les normes pertinentes et les normes ASTM A-450 et A-530, ce qui garantit une expansion, un soudage et une utilisation sans problème chez les clients |
| Essais par courants de Foucault |
Fait pour détecter les homogénéités dans le sous-sol en utilisant le système de test numérique Flaw-mark |
| Essais hydrostatiques |
Test hydrostatique à 100 % effectué selon les normes ASTM-A 450 pour vérifier les fuites de tube, et la plus grande pression que nous pouvons supporter 20 MPa/7 s. |
| Test d'air sous pression |
Pour vérifier tout signe de fuite d'air |
| Inspection visuelle |
Après la passivation, chaque longueur de tubes et de tuyaux est soumise à une inspection visuelle approfondie par un personnel qualifié pour détecter les défauts de surface et autres imperfections |
Tests supplémentaires :Outre les tests mentionnés ci-dessus, nous effectuons également des tests supplémentaires sur les produits fabriqués.Les tests effectués dans ce cadre comprennent :
|
·Essais par courants de Foucault
·Tests OP
·Test de radiographie
|
·Essais de corrosion
·Microtests
·Macro-tests
|
·Essais IGC
·Contrôle par ultrasons
·Test de pénétration de liquide
|
Présentation du produit
|
Nom du produit
|
Économiseur pour chaudière
|
|
Type de structure
|

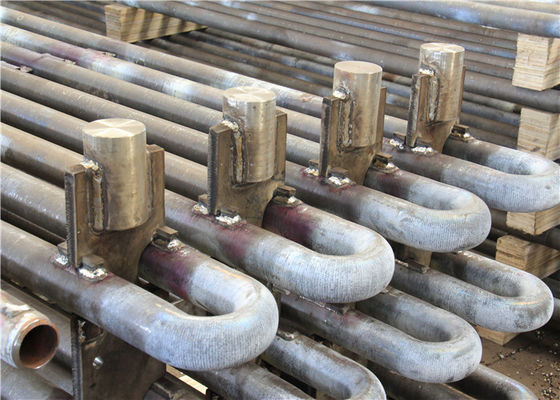

Bobine de tube Bobine serpentine
|
|
Matériau du tube
|
- Acier au carbone : 20#, 20G, A195, A-1
- Acier faiblement allié de classe Corten : acier Corten, acier ND (09CrCuSb)
- Acier allié : 15CrMoG, T11
|
|
Standard
|
Chine GB, ASME
|
|
Qualité du fabricant
|
Chine A Grade, certifié ABS, certifié TUV
|
|
Type de tube
|
- Tube nu
- Tube d'aileron
|
|
Spécification des tubes
|
Selon les exigences du client
|
|
Épaisseur du tube
|
Selon les exigences du client
|
|
Pression de travail
|
1,6 MPa ~ 13,2 MPa
|
|
Température de fonctionnement
|
dépend du matériel
|
|
Soudage
|
Soudage bout à bout automatique des tubes GTAW (TIG)
|
|
CND de soudage
|
RT automatique 100 %
|
Le tube en U est conforme aux normes suivantes :
1.ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Nuance d'acier :
| Ferrite |
Austénite |
Duplex |
Super Duplex |
Ni-Alliages |
Titane |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Des tubes d'autres alliages et nuances d'acier peuvent être produits sur accord.
Les pré-requis techniques:
Spécification standard des tubes droits pour le cintrage :
ASME SA 213 ;ASME SB 163 ;ASME A789, ASME SA268, ASME SA269, etc.
Marquage:Avant de plier en marquant la machine sur toute la longueur du tube (section pliée après la chaleur
Traitement sans marquage)
Noter:Le marquage est également possible après pliage sur les parties droites du tube de pliage en U.
Tubes en U :
- Norme TEMA RCB 2.31 de l'association des fabricants d'échangeurs tubulaires (9e édition).
-Spécification standard ASTM A688/ASME SA688 pour les tubes soudés résistants à la corrosion austénitique
Nuance d'acier conçue pour les chaudières à eau d'alimentation.
- Exigences techniques standard ASTM B163/ASME SA163 pour les tubes en nickel et en alliage de nickel pour
Condenseurs et échangeurs de chaleur.
-Spécifications client.
Rayon de courbure:De 1,5 * OD (diamètre extérieur) à 1500 mm
Lors de la commande de tubes avec un rayon inférieur ou égal à 1,5 * OD, il est nécessaire d'accepter la précision de la géométrie.
Longueur maximale des tubes droits:(Avant Pliage): 35000 mm.
Longueur de jambe:Min 1 mètre, max.16500 mm (Pour Max R=1500mm)
Noter:D'autres tailles sont disponibles sur accord.
Traitement thermique:Soulagement du stress après le pliage en U (zone de pliage plus 300 mm pour chaque jambe).
Test hydrostatique après flexion en U: Pression d'essai maximale 600 bar, trempage 10 sec.Avec
L'eau dématérialisée.Nettoyage à l'air comprimé après Hydro-Test.
Emballage: Dans des caisses en bois pré-fumigées dignes de transport de dimensions correspondantes pour
chaque longueur de tube, rayon, diamètre, selon les exigences du bon de commande ainsi que enveloppé dans du polyéthylène
Films avec des capuchons en plastique souple aux deux extrémités du tube.
