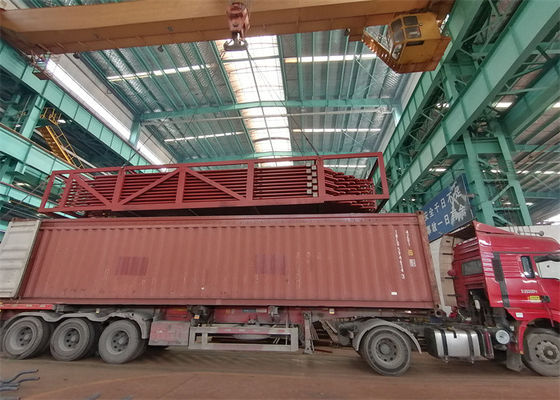

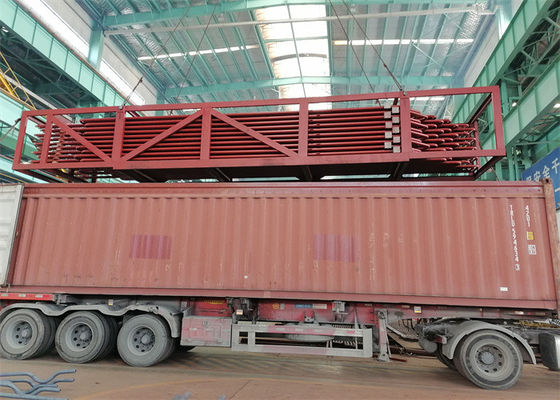

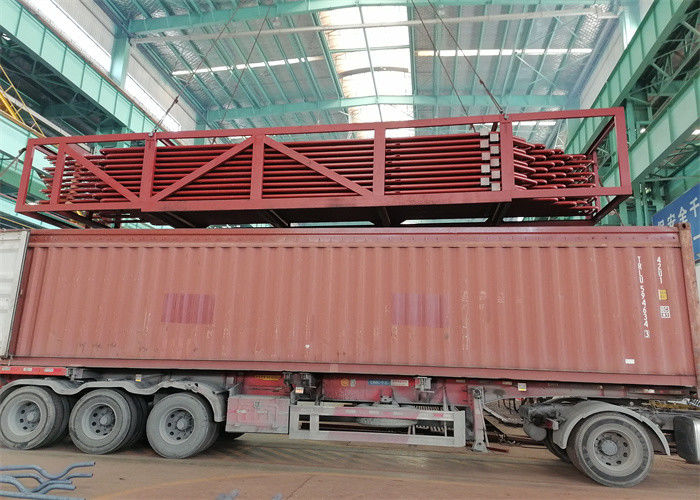

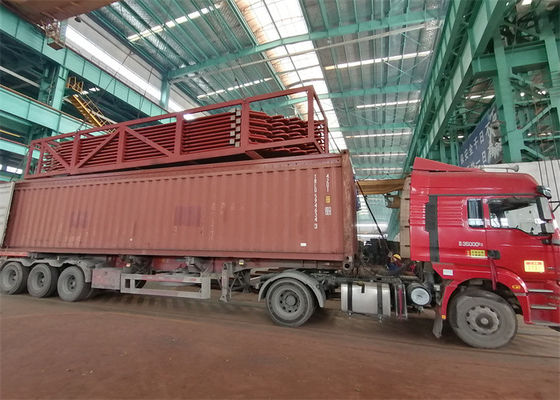

Bobine de surchauffeur recuite par tube serpentin sans couture en acier de courbure en U pour le moulin de Suger

Bobine de surchauffeur de tube serpentin sans soudure en acier inoxydable standard ASME

Introduction du tube serpentin

Serpentin Le tube de serpentin a été plié à partir d'un tube en titane et est largement utilisé dans l'utilisation des échangeurs de chaleur et offre un matériau idéal en raison de son poids, de sa résistance et de sa résistance à la corrosion.Nous fabriquons strictement selon le dessin personnalisé.Nous fabriquons également des bobines dans des tailles et des formes spéciales, telles que des bobines en U superfines, des bobines en spirale, des bobines de type boîte, des bobines de type tambour, des bobines de type S, des bobines coniques de type ovale, des bobines circulaires, des bobines serpentines, des bobines doubles hélicoïdales, des bobines triples hélicoïdales. , bobines demi-tuyau.

Les tubes serpentins sont largement utilisés dans les systèmes d'échangeurs de chaleur.

La fonction du tube surchauffeur est d'absorber la chaleur.Le tube en acier de chaudière sans soudure ou le tube en acier allié résistant à la chaleur est plié en forme de serpent, et les deux extrémités sont soudées respectivement aux conteneurs d'entrée et de sortie.

Les exigences spécifiques sont :

1. Les métaux du surchauffeur et des tuyaux de vapeur doivent avoir une résistance au fluage suffisamment élevée, une résistance durable et une plasticité durable. Dans le calcul de la résistance du tube du surchauffeur, la limite de résistance à l'endurance à haute température est la base principale, puis la limite de fluage est utilisée pour vérifier .Lorsque le métal du tube de surchauffeur a une résistance durable élevée, d'une part, il peut garantir un fonctionnement sûr dans des conditions de fluage, d'autre part, il peut éviter les difficultés de traitement et de fonctionnement causées par une paroi de tube trop épaisse.

2. Il est nécessaire que le métal du tube de surchauffeur ait une bonne stabilité dans la microstructure et les propriétés pendant un fonctionnement à long terme à haute température.

3. De bonnes performances de processus sont requises, en particulier les performances de soudage sont bonnes. Le tube de surchauffeur doit également avoir de bonnes performances de travail à froid.

4. Une résistance élevée à l'oxydation de l'acier est requise. Il est généralement requis que le métal du tube du surchauffeur soit oxydé à une profondeur inférieure à 0,1 mm/an à la température de fonctionnement (c'est-à-dire la température de la paroi du tube).

Les surchauffeurs et les réchauffeurs sont des éléments importants pour les surfaces chauffantes, utilisés pour augmenter la température de la vapeur, visant à améliorer l'enthalpie de la vapeur et à augmenter encore l'efficacité de la circulation thermique pour la centrale électrique.

Les surchauffeurs fonctionnent pour chauffer la vapeur surnaturée en vapeur surchauffée avec une certaine température.Lorsque les charges de la chaudière ou d'autres conditions de travail changent, il est nécessaire de s'assurer que la température de la vapeur surchauffée est normale et dans la plage de variation de température autorisée.

De la circulation thermique dans la centrale électrique, les paramètres d'origine de pression et de température sont plus élevés, l'efficacité thermique de la circulation est meilleure ou l'humidité de la vapeur de l'arrière de la turbine à vapeur est trop élevée, influençant sa sécurité.Alors que la température de la vapeur du surchauffeur est limitée par les matériaux métalliques, à l'heure actuelle, en raison de la limitation des matériaux métalliques, la température surchauffée de la plupart des chaudières de la centrale électrique se situe toujours dans la plage de 540 à 555 degrés, et pour éviter l'humidité de la vapeur de l'aube de la turbine à vapeur arrière trop grand, donc le système de réchauffage du milieu est appliqué.

LeTube serpentinConformez-vous aux normes suivantes :

1.ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Nuance d'acier :

Des tubes d'autres alliages et nuances d'acier peuvent être produits sur accord.

Certains des tests de qualité que nous effectuons comprennent :

Tests supplémentaires :Outre les tests mentionnés ci-dessus, nous effectuons également des tests supplémentaires sur les produits fabriqués.Les tests effectués dans ce cadre comprennent :
