Le surchauffeur est une partie d'une chaudière qui chauffe la vapeur de la température de saturation à la température de surchauffe. Ce s'appelle également un surchauffeur de vapeur. Le surchauffeur peut être divisé en type convecteur, type radial et type semi-radial selon le mode de transfert de chaleur ; Selon les caractéristiques de la structure, il peut être divisé en type serpentin en tuyau, d'écran, type de mur et type de mur. Ils se composent des tuyaux et de la tubulure parallèles d'admission et de débouché.
La plupart des chaudières industrielles n'ont pas des surchauffeurs parce que beaucoup de processus industriels et d'équipements vivants exigent seulement la vapeur saturée. Dans des centrales, des locomotives et les chaudières de marine, surchauffeur est habituellement installées pour améliorer l'efficacité thermique de circulation de toute la centrale à vapeur.
Pour de grandes chaudières dans des centrales, les surchauffeurs et les réchauffeurs expliquent une grande proportion dans toutes les surfaces de chauffage, ils doivent être arrangés dans les secteurs où la fumée est avec la température plus élevée. Pour améliorer l'efficacité de la circulation thermique dans des centrales, elle est nécessaire pour améliorer la vapeur originale des paramètres f graduellement, l'augmentation de la pression de vapeur exige l'augmentation correspondante de la température pour la vapeur surchauffée, ou l'humidité du grand échappement d'étape de la turbine à vapeur sera trop haute, qui influencera sa sécurité. Ainsi, la vapeur traversant des surchauffeurs et les réchauffeurs sont vapeur à hautes températures, leur représentation de transfert de chaleur est tout à fait mauvaise, qui détermine que les températures de mur de tube des surchauffeurs et des réchauffeurs sont hautes.
L'appareil de chauffage superbe de vapeur efficace thermique de HDB pour le charbon a mis le feu à des chaudières
Spécifications :
Les appareils de chauffage superbes sont celui des pièces de sapre de chaudière les plus importantes qui améliorent l'efficacité thermique. L'appareil de chauffage superbe rayonnant à hautes températures de chaudière à vapeur est habituellement appliqué dans la chaudière à haute pression de centrale.
Dans la chaudière, le rôle de l'appareil de chauffage superbe est de chauffer la vapeur saturée à une certaine température de vapeur surchauffée pour augmenter l'efficacité de centrale. Le répétiteur améliore essentiellement plus loin l'efficacité de cycle de centrale thermique.

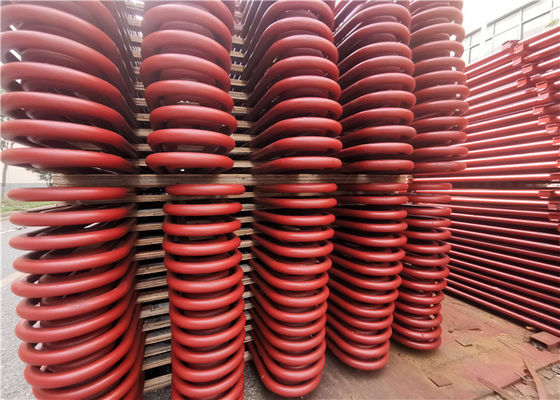

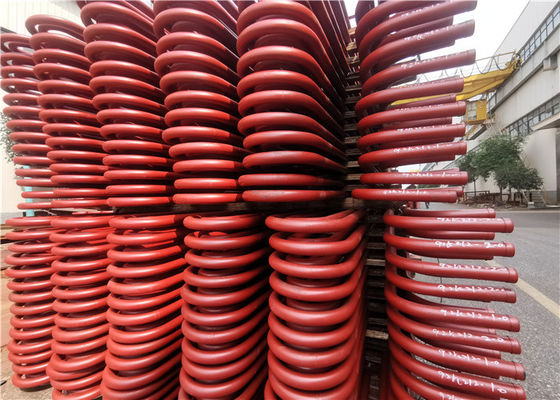

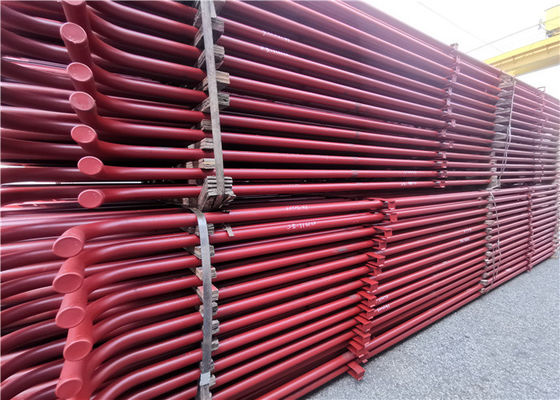

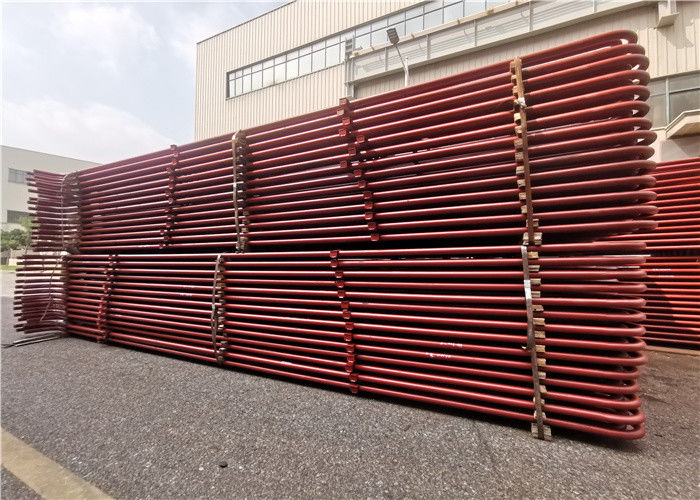

Bobines superbes d'appareil de chauffage de vapeur : Des bobines superbes d'appareil de chauffage sont employées dans une chaudière pour produire de la vapeur saturée. Les bobines superbes d'appareil de chauffage sont particulièrement employées dans les chaudières de la centrale. Nous fabriquons les bobines superbes d'appareil de chauffage dans diverses catégories de l'acier allié et dans la tache moins de tubes en acier avec ou sans l'appui et l'en-tête selon le dessin du client.
Les changements des conditions de fonctionnement de chaudière, telles que le niveau de charge, le changement de carburant, le changement d'état de combustion, etc., ont tout un impact sur la température de vapeur de débouché de surchauffeur, ainsi dans des chaudières de centrale il y a des moyens d'ajuster la température de vapeur de débouché de chaudière pour la rendre stable à la valeur spécifique. Les moyens utilisés généralement sont :
(1) avec le jet d'eau ou le type réducteur de surface de la température directement ajuster la température de vapeur ;
(2) avec le brûleur d'oscillation pour changer la température de la fumée de débouché de four ;
(3) avec l'absorption de la chaleur de surchauffeur d'ajustement de recyclage de fumée. Quand les augmentations de charge de chaudière, la valeur de hausse de la température de l'admission et vapeur de débouché des augmentations de surchauffeur d'écoulement, tandis que la valeur de hausse de la température des diminutions rayonnantes de surchauffeur.
Si le surchauffeur convecteur, le surchauffeur rayonnant et le surchauffeur semi-rayonnant sont correctement combinés et configurés, la température de vapeur de débouché peut changer moins quand les conditions de charge et de combustion changent. L'absorption de la chaleur et le débit de vapeur des tuyaux parallèles dans la pile de surchauffeur seront différent en fonction. Afin d'éviter la température excessive dans de différents tuyaux, le surchauffeur est divisé en plusieurs groupes de tuyau dans de grandes chaudières. La vapeur de chaque groupe de tuyau est mélangée à un tronc en dehors du four et le tuyau de guide de vapeur est utilisé pour faire chaque transposition de groupe de tuyau, afin d'éviter la différence excessive de la température entre chaque tuyau.
Généralement 30 | 60 millimètres. Le type le plus commun de surchauffeur d'écoulement est tube serpentin. Il a un groupe plus intensif de tube, décorer dans 450 | 1000 conduite de ℃ de la température de fumée, fumée d'érosion verticale et latérale. La fumée transfère principalement la chaleur dans le tuyau par la convection, et une partie de la chaleur est absorbée par rayonnement. Le surchauffeur de type plat se compose d'une pluralité d'écrans de tube, disposée dans la partie supérieure du four ou au débouché, appartenant au type surchauffeur de rayonnement ou de semi-rayonnement. L'ancien absorbe la chaleur rayonnante de la flamme de four, alors que ce dernier absorbe également de la chaleur de convection. Dans des chaudières de centrale au-dessus de MPA 10, le type d'écran et le type serpentin surchauffeur sont utilisés généralement pour augmenter l'absorption de la chaleur. Le surchauffeur de mur appliqué sur le mur intérieur du four est le surchauffeur rayonnant, qui est rarement utilisé. Le surchauffeur fixé au mur est utilisé dans la chaudière de centrale de grande capacité pour former le mur de la conduite de dessus et de convection de four. L'image montre à la disposition des plusieurs le surchauffeur. Les chaudières industrielles de petite capacité avec le surchauffeur peuvent répondre aux exigences seulement avec le surchauffeur d'étape unique.
Détails
| 1 |
Composition matérielle |
Acier d'acier au carbone et allié ou acier résistant à la chaleur, boîtes de collection et tout autre matériel de support. Les tubes sont les types adaptés aux besoins du client de caractéristiques. |
| 2 |
Modèle de conception |
Disposition verticale ou horizontale. |
| 3 |
Avantages |
Bel aspect, taille, exactitude, technologie de recourbement et de soudure de première classe, équipement de première classe de détection. |
Structure de conception
1. vapeur saturée de chauffage, la température jusqu'à 900 degrés C.
2. rendement élevé, >90%.
3. chauffage à grande vitesse.
4. conception avec l'acier inoxydable.
5. la longue vie de service d'esthétique industrielle, 15 ans.
finissez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.
La chaudière de HD offre un meilleur dans l'installation de classe
La chaudière de Huadong s'était spécialisée en produisant les composants faits sur commande de chaudière pendant 34 années depuis 1985. Nos composants de chaudière ont été employés dans des générateurs de vapeur industriels, chaudières à vapeur, chaudières à eau chaude, chaudières à vapeur électriques, cuisent les stations, etc. à la vapeur réduisant la pression
