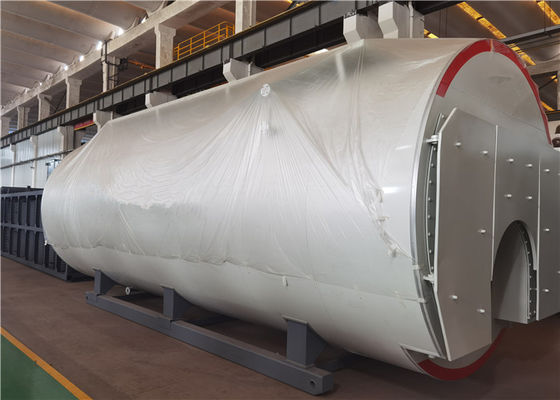

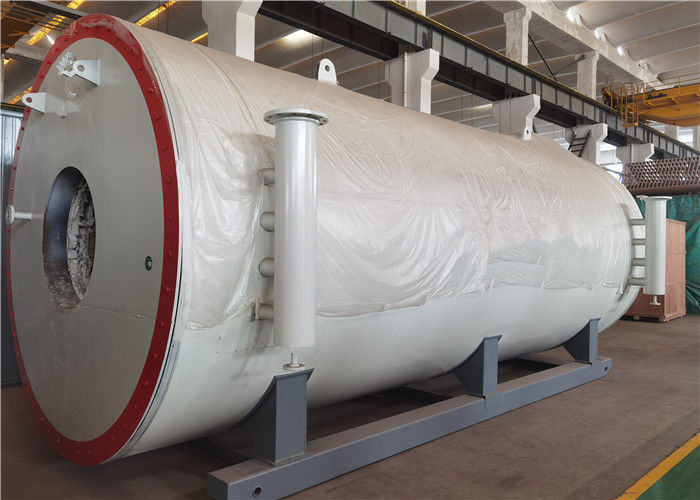

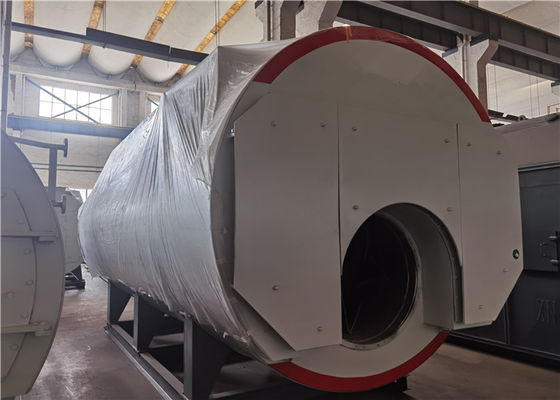

Type gaz de YYL de pétrole d'ASME serrant la chaudière organique de porteur de chaleur de tube

Type chaudière horizontale de YYL de gaz de pétrole d'ASME serrant la chaudière organique de porteur de chaleur de tube

Type de produit

YYL (W) type type (horizontal) de verticale chaudière de la chaleur de fioul (gaz)

Gamme de produits

Puissance thermique évaluée : 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pression de conception : 0.6MPa - 1.6MPa
Des paramètres spécifiques sont montrés dans Table6

Caractéristiques structurelles de cette série de produits

• Il y a deux types de structure : vertical (YYL) et horizontal (YYW).
• La surface de chaudière adopte la serrer-tube-disposition avec la structure en spirale. La cheminée adopte la disposition de trois-passage.
• Un préchauffeur d'air ou un transformateur de l'eau/vapeur est arrangé derrière la chaudière, réduisant la température, améliorant l'efficacité thermique de la chaudière.
• La porte rapide de s'ouvrir ou la porte d'observation est équipée pour aider vérifier l'inspection et l'entretien internes.

• Paramètre technique

  Chaîne de production de ciment capacité t/d		1000	2500	5000	10000
  Écoulement Nm3/h d'admission de chaudière	Four (avant)	60000	88000	243000	472000
  	Four (queue)	76000	170000	328000	612000
  Temperature℃ de gaz d'admission de chaudière	Four (avant)	370	360	380	390
  	Four (queue)	360	320~360	330	330
  T/h évalué d'évaporation	Four (avant)	5,8	7,25	24	50
  	Four (queue)	7,5	10~15.8	20~24.6	35,5
  MPA évalué de pression de vapeur	Four (avant)	1,25	1,25	1,25	1,25
  	Four (queue)	1,25	1,25	1,25	1,25
  Temperature℃ évalué de vapeur	Four (avant)	340	330	350	360
  	Four (queue)	340	300~340	310	310
  Structure de chaudière	Four (avant)	Verticale	Verticale	Verticale	Verticale
  	Four (queue)	Verticale	Vertical et horizontal	Vertical et horizontal	Verticale

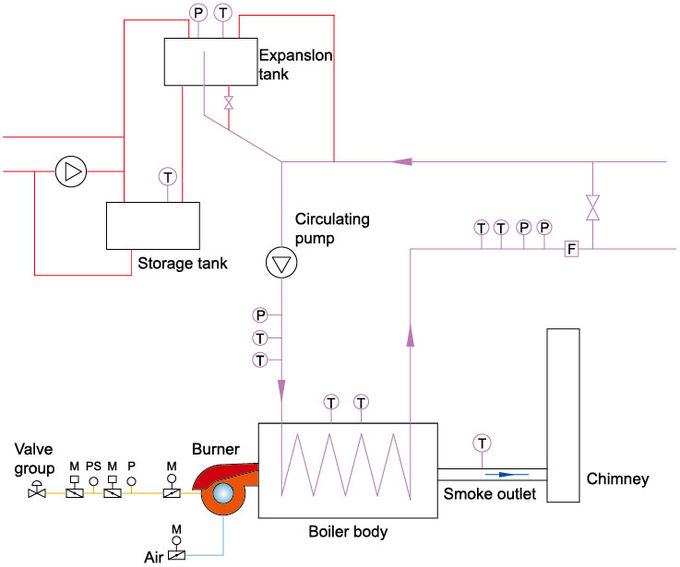

Diagramme de système thermique de chaudière de pétrole/gaz

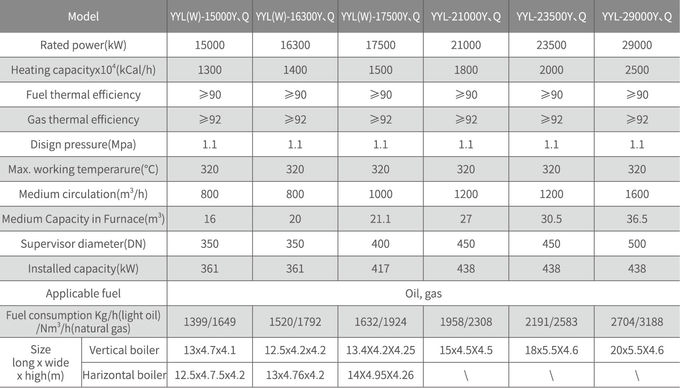

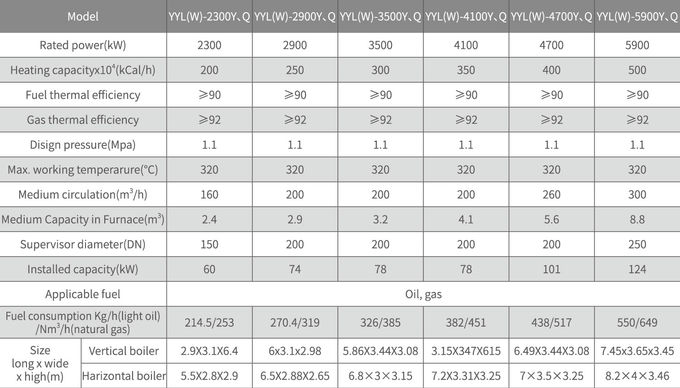

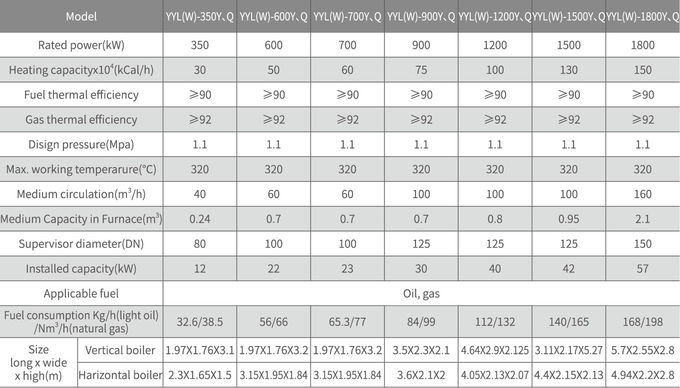

Tableau de paramètres 6
