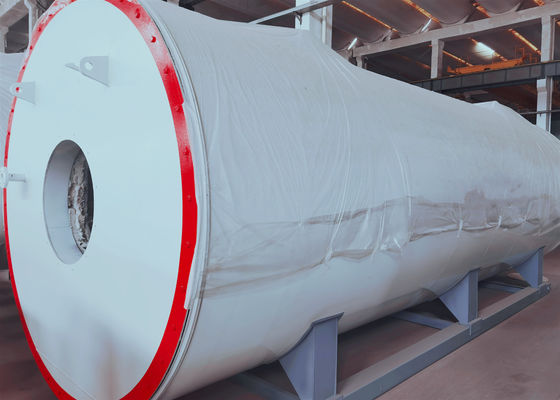

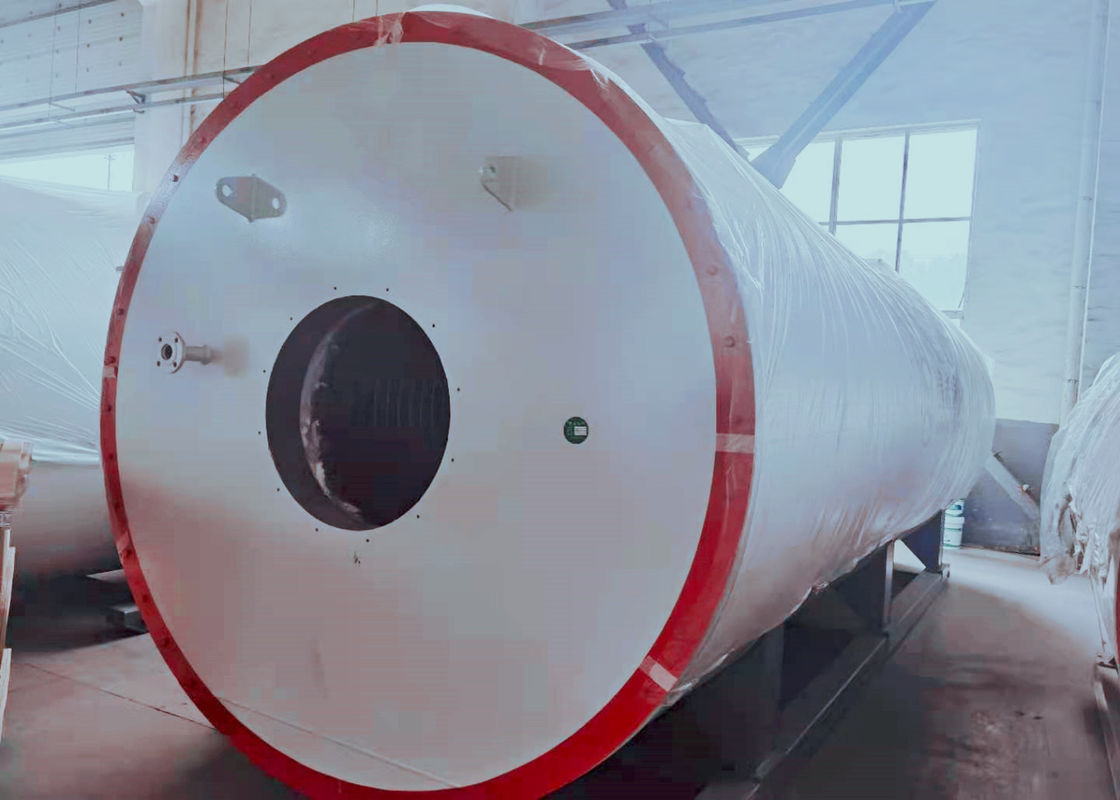

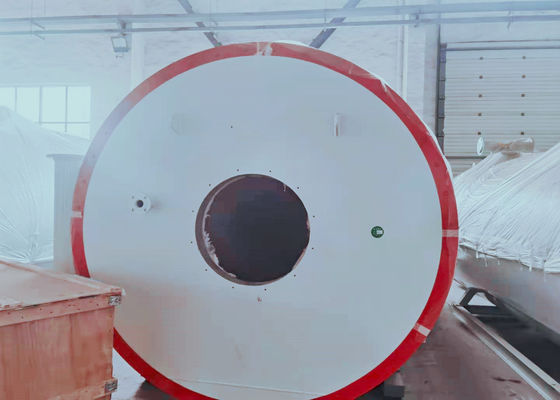

Chaudière organique de porteur de chaleur du gigaoctet 350kW pour l'industrie chimique
Product Details
| Nom de produit: | Chaudière organique de porteur de chaleur de gas/pétrole | Matériel des tubes à l'intérieur: | 20 GB3087 |
|---|---|---|---|
| Application: | Pétrochimique, chimique, impression, nourriture | Mots-clés: | Chaudière d'huile de transfert de chaleur |
| Puissance évaluée: | 350KW | Pression de conception: | 1,1 MPA |
| Mettre en évidence |
Chaudière organique de porteur de chaleur de gigaoctet,chaudière organique de porteur de la chaleur 350kW,chaudière à vapeur du transporteur 350kW |
||
Product Description
Chaudière organique à gaz/à mazout de YYW-350Y/Q de chaleur de porteur dans la norme d'ASME/GB
Lancement de produit :
La structure comporte de cette série de produits :
- La surface de chaudière adopte la serrer-tube-disposition avec la structure en spirale. La cheminée adopte la disposition de trois-passage.
- Un préchauffeur d'air ou un transformateur de l'eau/vapeur est arrangé derrière la chaudière, réduisant la température, améliorant l'efficacité thermique de la chaudière.
- La porte rapide de s'ouvrir ou la porte d'observation est équipée pour aider vérifier l'inspection et l'entretien internes.
Diagramme de système thermique de chaudière de pétrole/gaz
Chaîne de Prodcut :
Puissance thermique évaluée : 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Pression de conception : 0.6MPa - 1.6MPa
Des paramètres spécifiques sont montrés dans la table ci-dessous.
Spécifications de quelques modèles :
| Modèle | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Puissance de taux (kilowatts) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Chauffage capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Alimentez l'efficacité thermique | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Intoxiquez l'efficacité thermique | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Pression de conception (MPA) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| La température de fonctionnement de maximum (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulation moyenne (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| De capacité moyenne dans un four (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Diamètre de surveillant (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Capacité installée (kilowatts) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Carburant applicable | pétrole, gaz | |||||||
| Consommation de carburant Kg/hl (pétrole léger) /Nm3/h (gaz naturel) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Taille long x x large (m) élevé | Chaudière verticale | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Chaudière horizontale | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Modèle | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Puissance évaluée (kilowatts) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Chauffage capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Alimentez l'efficacité thermique | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Intoxiquez l'efficacité thermique | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Pression de conception (MPA) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Temperarure de fonctionnement de maximum (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Circulation moyenne (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| De capacité moyenne dans le four (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Diamètre de surveillant (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Capacité installée (kilowatts) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Carburant applicable | Pétrole, gaz | ||||||
| Kg/h heure de consommation de carburant (huile légère) /Nm3/h (gaz naturel) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Longue X X haute large de la taille (m) | Chaudière verticale | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Chaudière de Harizontal | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
