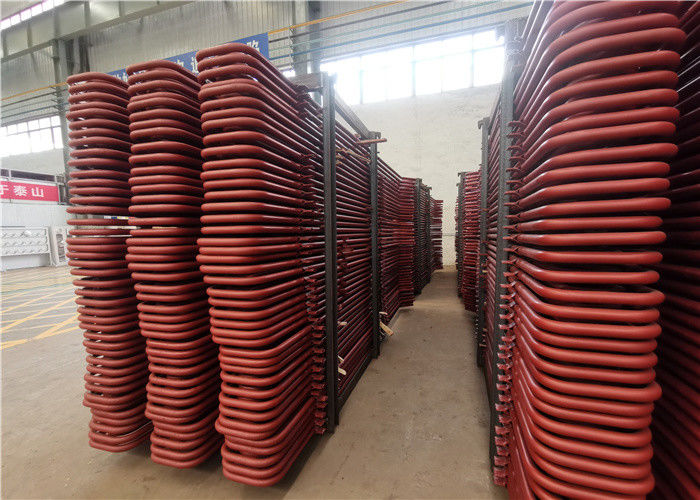

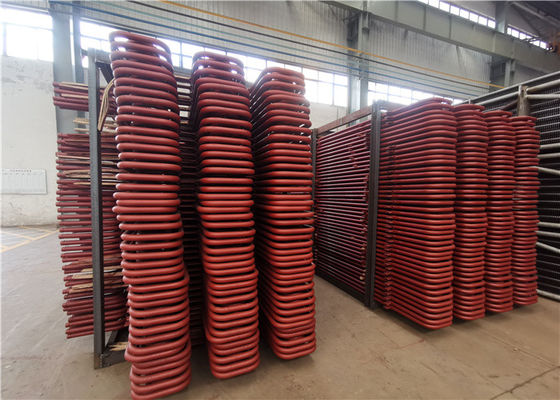

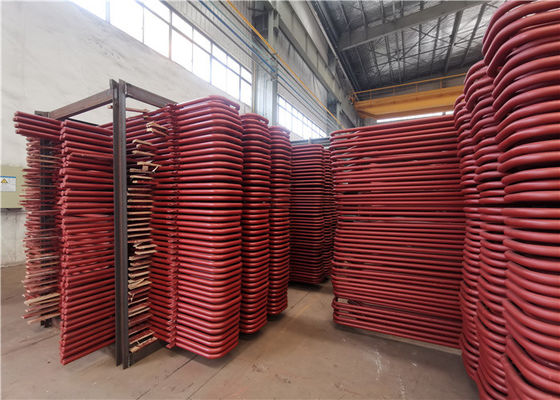

Bobine de surchauffeur de tube de surchauffeur de chaudière d'acier au carbone pour la puissance industrielle
Principe de fonctionnement
Le tube serpentin est celui fait beaucoup de torsions et de tours dans un avion. Comme la surface de chauffage de convection de la chaudière, telle que l'économiseur, surchauffeur et réchauffeur, etc., il adopte normalement la structure du tube de serpent avec la disposition horizontale et verticale.
Le surchauffeur est l'une de ses applications. C'est la pièce qui chauffe la vapeur de la température de saturation au surchauffeur par la chaudière. Ce s'appelle également le surchauffeur. Le surchauffeur peut être divisé en type de convection, type rayonnant et type semi-rayonnant selon le mode de transfert de chaleur ; Selon les caractéristiques de la structure, il peut être divisé en type serpentin de tube, type d'écran, type de mur et type de mur. Ils tous se composent d'un certain nombre de tuyaux et de tubulure parallèles d'admission et de débouché. La plupart des chaudières industrielles n'ont pas des surchauffeurs parce que beaucoup de processus industriels et d'utilités exigent seulement la vapeur saturée. Des surchauffeurs sont généralement installés dans des centrales, des locomotives et des chaudières marines pour améliorer l'efficacité thermique de la centrale à vapeur entière.
Types superbes d'appareil de chauffage :
1. Appareil de chauffage superbe rayonnant : c'est le premier type d'appareil de chauffage superbe et il est situé au-dessus ou derrière des banques des tubes de l'eau à la protection ils contre le flam ou le feu direct.
Paramètres qui augmente la convection
a. Augmentation carburant-et circulation d'air (écoulement de gaz de combustion)
b. Augmentation du taux d'écoulement de la masse de la vapeur
Le rayonnement dépend principalement de la température de flam. à mesure que le débit de vapeur augmente la température de sortie pour devenir plus bas.
Appareil de chauffage superbe rayonnant
Ils sont placés exposés à la source de chaleur qui exige l'amélioration des températures en métal.
Des appareils de chauffage et les réchauffeurs superbes rayonnants et convetive sont utilisés pour la vapeur à hautes températures.
L'accessoire de l'appareil de chauffage superbe de vapeur rayonnante à hautes températures dans la chaudière. Elle se compose de l'acier comme un serpent de tubes (acier au carbone, allié ou de l'acier résistant à la chaleur, etc.) et boîtes de collection et tout autre matériel de support. Les tubes ont généralement φ32, φ38, φ42 ou d'autres types de caractéristiques, selon les besoins de l'utilisateur séparément.
Réchauffeurs
Ils sont les raisonnables comme appareils de chauffage superbes mais en tant que leur sortie la température est un peu moins que les appareils de chauffage superbes et leur pression est 20% -25% moins que l'appareil de chauffage superbe, ils peut tenir moins d'alliages matériels de qualité.
Application :
L'appareil de chauffage superbe de vapeur est les bobines denses composées de tube et est placé dans la conduite sous le tempearture 450ºC-1000ºC.
Pour la capacité de chaudière de centrale au-dessus de 10Mpa, le plateau et le surchauffeur enroulé sont habituellement adoptés.
Quelles sont les différences du surchauffeur et du réchauffeur ?
| Type |
Avantages |
Inconvénients |
Méthode de soutènement |
| de type pendant |
appui 1.Firm structurel |
1. Blocage d'écoulement par la reprise lente condensée des besoins de la vapeur 2. pour purger l'eau qui s'accumule au fond. |
soutenu d'en haut |
| de type inversé |
drainage 1.Proper de la vapeur condensée |
1. Manquez de la rigidité structurelle, particulièrement dans l'écoulement à grande vitesse de gaz |
Soutenu de dessous |
| De type horizontal |
1. Drainage approprié
2. Bonne rigidité structurelle.
|
1. Ils ne regardent pas le flam directement ainsi ils sont principalement du type convecteur |
Habituellement soutenu dans le gaz vertical canalise parallèle au four principal. |
Détails
| Établissement de l'information |
| processus |
soudure |
| structure |
horizontal ou vertical |
| matériel |
acier au carbone, acier allié |
| tubes |
φ32, 38, 42, etc. |
| taille |
adapté aux besoins du client |
| marque |
HTEG |
| Garantie |
18 mois |
Structure de conception
1. vapeur saturée de chauffage, la température jusqu'à 900 degrés C.
2. rendement élevé, >90%.
3. chauffage à grande vitesse.
4. conception avec l'acier inoxydable.
5. la longue vie de service d'esthétique industrielle, 15 ans.
Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.

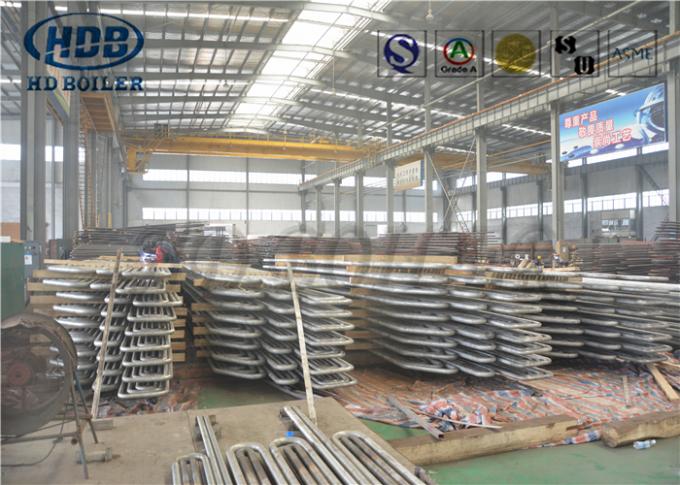

La chaudière de HD offre un meilleur dans l'installation de classe
Pour plus de 30years, Hua Dong Boiler a été uniformément innovant et améliorant nos surchauffeurs et réchauffeurs de chaudière. Les améliorations en le ployage, la soudure et la conception pour assurer nos produits pour répondre à Euorpean et à normes américaines, assurant une représentation relabile.
