Tube de chaudière sans couture de soudure à haute fréquence de norme d'ASME
Product Details
| Type: | Tube d'aileron, tube d'échangeur de chaleur | Couleur: | Adapté aux besoins du client |
|---|---|---|---|
| Paquet: | Cas en bois avec le cadre en acier, dans les paquets, etc. | Soudure: | Soudure à haute fréquence |
| Garantie: | 1 an | Fonction: | Échangeur de chaleur |
| Mettre en évidence |
Tube de chaudière sans couture d'ASME,Tube de chaudière sans couture soudé,Tube d'aileron sans couture d'ASME |
||
Product Description
Type tubes sans couture du rendement élevé H d'échange thermique de tube d'aileron de chaudière
Le produit présentent
Un tube d'aileron est un tube qui a de petits ailerons autour de la surface extérieure.
le tube de type h, a un haut débit de soudures de fusion et soude la résistance à la traction. Il y a peu de résistance de contact, et la représentation et l'évolutivité de transfert de chaleur sont des avantages supplémentaires. Le tube de H-aileron est assemblé avec l'économiseur de H, qui a le rendement élevé, la basse résistance, et le poids léger. Comparé au tube d'aileron traditionnel ou au tube en spirale le tube de H-aileron peut considérablement augmenter la surface de chauffage. Quand l'ampleur de l'effet du transfert de la chaleur est identique. L'économiseur de tube de H-aileron prend moins d'espace. Réchauffeur en plus de l'économiseur de H, du surchauffeur de H, de H d'air, et beaucoup d'autres produits. Le tube de H-aileron a été inclus dans « le catalogue produit de pointe chinois »
Ces ailerons agissent en tant que filtre et mécanisme pour transférer la chaleur à partir du matériel à l'intérieur du tube à l'espace extérieur ou vice versa. Des tubes d'aileron sont utilisés dans les applications qui exigent un transfert de la chaleur à partir d'un fluide chaud à un fluide plus froid par le mur du tube.

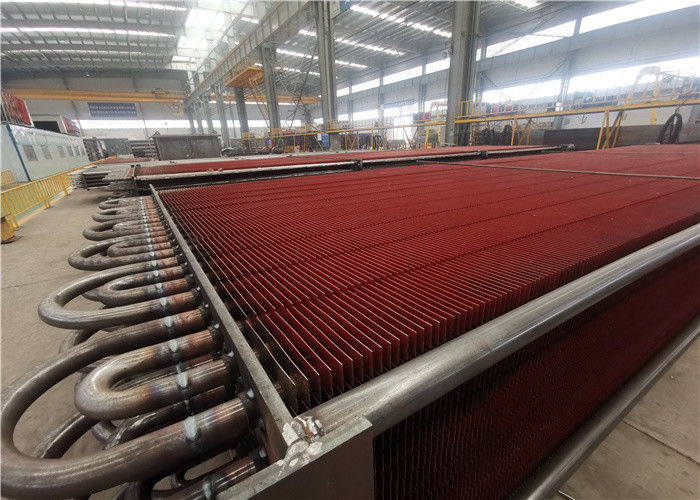

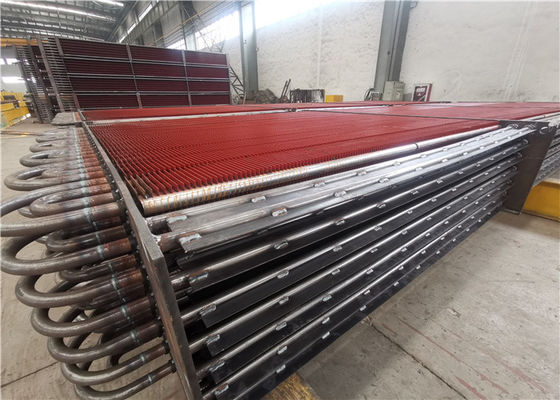

les tubes de H-aileron ont deux disques en acier, avec les tubes fluorescents symétriquement ont soudé ensemble pour former les ailerons (ailerons du morceau de papillon) créant une forme qui semble légèrement comme la lettre " H », créant une économie d'énergie efficace, surface de chauffage d'extension. les tubes de H-aileron également ont un haut débit de soudures de fusion et soudent la résistance à la traction. le tube de H-aileron est assemblé avec l'économiseur de H, qui a le rendement élevé, peu de résistance, moins d'usage et le poids léger.
| Produit | tube de H-aileron |
| Tuyau bas | Soudé ou sans couture |
| Matériel | acier d'acier au carbone et allié, acier inoxydable, alliages non ferreux et alliages de nickel. |
| Application | Économiseur de H, vaporisateur de H, surchauffeur de H, réchauffeur d'air de H et etc. |
Avantages
1.Anti-corrosion
2.Anti-wear
résistance de contact 3.Low
4. de forte stabilité
5.Ability pour empêcher l'accumulation de la poussière
Structure
Nos produits peuvent être modifiés selon les besoins de nos clients et la conception de situation.we et fabriquer la CHAUDIÈRE sûre, fiable et efficace du H-aileron tubes.HD a également accompli les systèmes autonomes d'assurance de qualité du produit. La production des tubes de H-aileron sont avec l'efficacité de transfert du feu vif, ils ont la résistance de fumée et sont conçus pour un petit espace.
Paramètres
| Code d'article | D | D0 | d | δ | h | t | s | S1 | s2 | G | Annonce | B | |
| millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | kg/m | m2/m | m2/kg | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7,505 | 0,6336 | 0,08442 | 6,3 |
| 2 | 54 | 32 | 25 | 3,5 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7,848 | 0,6336 | 0,08073 | 6,3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2,4 | 1,5 | 3,3 | 8,158 | 0,6336 | 0,07766 | 6,3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,305 | 0,4989 | 0,07913 | 4,96 |
| 5 | 56 | 32 | 25 | 3,5 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,635 | 0,4989 | 0,07519 | 4,96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6,951 | 0,4989 | 0,07177 | 4,96 |
| 7 | 62 | 38 | 31 | 3,5 | 12 | 9 | 2,7 | 1,8 | 3,6 | 8,102 | 0,5709 | 0,07046 | 4,78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2,7 | 1,8 | 3,6 | 8,497 | 0,5709 | 0,06719 | 4,78 |
| 9 | 62 | 38 | 31 | 3,5 | 12 | 11 | 2,7 | 1,8 | 3,6 | 7,173 | 0,4895 | 0,06824 | 4,1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2,7 | 1,8 | 3,6 | 7,566 | 0,4895 | 0,0647 | 4,1 |
| 11 | 62 | 38 | 31 | 3,5 | 12 | 13 | 2,7 | 1,8 | 3,6 | 6,548 | 0,4326 | 0,06606 | 3,62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2,7 | 1,8 | 3,6 | 6,939 | 0,4326 | 0,06234 | 3,62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2,8 | 1,8 | 3,6 | 9,51 | 0,6148 | 0,06466 | 4,66 |
| 14 | 66 | 42 | 33 | 4,5 | 12 | 9 | 2,8 | 1,8 | 3,6 | 9,945 | 0,6148 | 0,06182 | 4,66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2,8 | 1,8 | 3,6 | 8,477 | 0,5278 | 0,06226 | 4 |
| 16 | 66 | 42 | 33 | 4,5 | 12 | 11 | 2,8 | 1,8 | 3,6 | 8,908 | 0,5278 | 0,05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2,8 | 1,8 | 3,6 | 7,761 | 0,4669 | 0,06016 | 3,54 |
| 18 | 66 | 42 | 33 | 4,5 | 12 | 13 | 2,8 | 1,8 | 3,6 | 8,191 | 0,4669 | 0,057 | 3,54 |
Cerficate
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
1. Aire de fabrication de 200 000 mètres carrés
2. 150 ingénieurs
3. 600 soudeuses codées
4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. Permis de classe-Un pour la chaudière de conception et de fabrication
6. Système de qualité de 9001:2008 d'OIN
7. Certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
