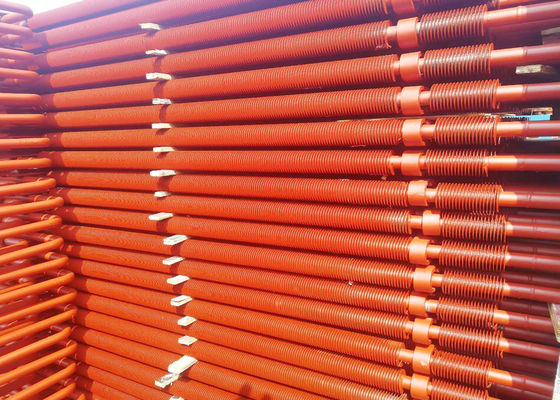

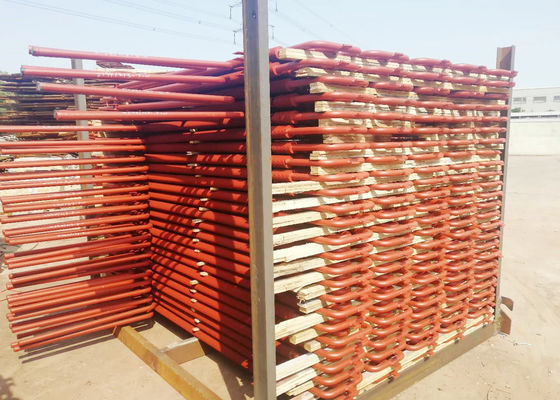

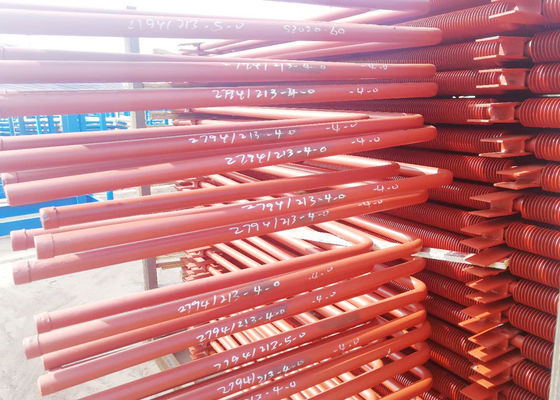

Tube d'aileron soudé à haute fréquence de spirale de largeur de 430mm
Product Details
| Nom de produit: | Tube d'aileron en spirale | Matériel de tube bas: | acier au carbone |
|---|---|---|---|
| Matériel d'aileron: | acier au carbone | Type de connexion: | Soudure |
| Mettre en évidence |
tube d'aileron en spirale soudé,tube d'aileron de spirale de largeur de 430mm,tube d'aileron en spirale à haute fréquence |
||
Product Description
Tubes à ailettes soudés à haute fréquence d'aileron d'acier inoxydable de tubes de spirale en spirale d'acier au carbone

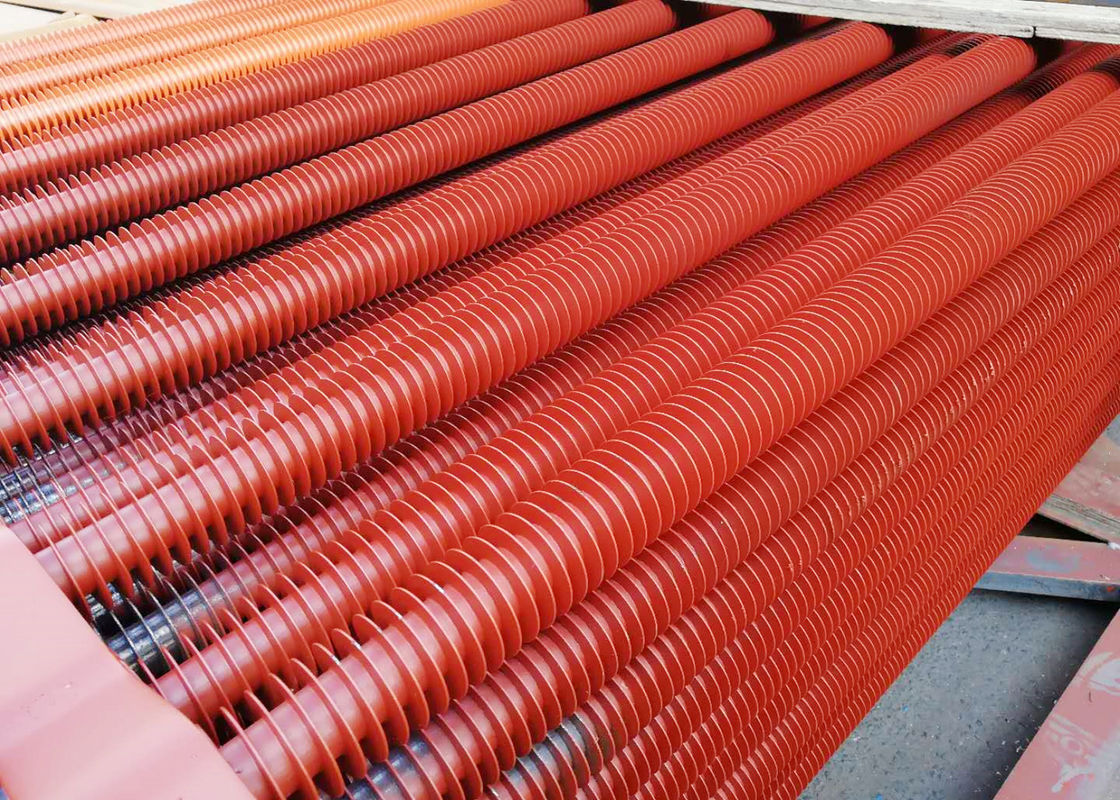

Description des tubes à ailettes en spirale :
Les tuyaux d'acier en spirale d'aileron ont actuellement employé sont en grande partie blessés, les tuyaux d'acier en spirale soudés et soudés à haute fréquence d'aileron.
Les avantages des tuyaux d'acier en spirale d'aileron sont comme suit :
1. La longue durée de vie, est plus de 20 ans ;
2. La surface de l'aileron est lisse, et il n'est pas facile de produire l'accumulation de cendre, cendre bloquant et scorifiant.
3. Il a la bonne densité, limite conventionnelle d'élasticité, résistance à la traction et la résistance à l'usure de la construction métallique.
4. La qualité de soudure est haute, de sorte qu'il ne soit pas facile de causer la représentation instable de transfert de chaleur en raison de l'aileron se desserrant et tombant.
Application des tubes d'aileron en spirale :
Tube de chaudière de chaleur résiduelle ;
Tube d'économiseur ;
Tube de chaudière de centrale ;
Tube de chaudière marin ;
Échangeur de chaleur
Tube à ailettes en tant que partie d'échangeur de chaleur d'air, il joue des rôles très importants ici.
Transfert de chaleur d'échangeur de chaleur de tube à ailettes area/M
| Sélection de référence (tube φ18 d'échangeur de chaleur. Secteur m2 d'échangeur de chaleur du diamètre φ38 d'aileron) | ||||||||||
| quantité extérieure de tube | Quantité de rangée de tube | Largeur | Longueur de tube (millimètres) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 430 | 10,5 | 14,0 | ||||||
| 4 | 14,0 | 18,7 | ||||||||
| 5 | 17,5 | 23,4 | ||||||||
| 6 | 21,0 | 28,0 | ||||||||
| 10 | 3 | 515 | 13,1 | 17,5 | 21,9 | |||||
| 4 | 17,5 | 23,4 | 29,2 | |||||||
| 5 | 21,9 | 29,2 | 36,5 | |||||||
| 6 | 26,3 | 35,0 | 43,8 | |||||||
| 12 | 3 | 605 | 15,8 | 21,0 | 26,3 | 31,5 | ||||
| 4 | 21,0 | 28,0 | 35,0 | 42,0 | ||||||
| 5 | 26,3 | 35,0 | 43,8 | 52,6 | ||||||
| 6 | 31,5 | 42,0 | 52,6 | 63,1 | ||||||
| 14 | 3 | 695 | 24,5 | 30,7 | 36,8 | |||||
| 4 | 32,7 | 40,9 | 49,1 | |||||||
| 5 | 40,9 | 51,1 | 61,3 | |||||||
| 6 | 49,1 | 61,3 | 73,6 | |||||||
| Sélection de référence (tube φ25 d'échangeur de chaleur. Secteur m2 d'échangeur de chaleur du diamètre φ50 d'aileron) | ||||||||||
| quantité extérieure de tube | Quantité de rangée de tube | Largeur | Longueur de tube (millimètres) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 505 | 15,8 | 21,1 | 26,4 | |||||
| 4 | 21,2 | 28,2 | 35,2 | |||||||
| 5 | 26,4 | 35,2 | 44,0 | |||||||
| 6 | 31,7 | 42,2 | 52,8 | |||||||
| 10 | 3 | 615 | 19,8 | 26,4 | 33,0 | 39,6 | ||||
| 4 | 26,4 | 35,2 | 44,0 | 52,8 | ||||||
| 5 | 33,0 | 44,0 | 55,0 | 66,0 | ||||||
| 6 | 39,6 | 52,8 | 66,0 | 79,2 | ||||||
| 12 | 3 | 725 | 31,7 | 39,6 | 47,5 | |||||
| 4 | 42,2 | 52,8 | 63,4 | |||||||
| 5 | 52,8 | 66,0 | 79,2 | |||||||
| 6 | 63,4 | 79,2 | 95,0 | |||||||
| 14 | 3 | 8,5 | 46,2 | 55,4 | 73,9 | |||||
| 4 | 61,6 | 73,9 | 98,6 | |||||||
| 5 | 77,0 | 92,4 | 123,2 | |||||||
| 6 | 92,4 | 110,9 | 147,8 | |||||||
Tube à ailettes pour l'application d'échangeur de chaleur d'air :
Ce type d'échangeur de chaleur d'air de tube à ailettes est très utilisé dans le séchage dans les industries du produit chimique, l'impression de tissus et le séchage, la fibre chimique, le latex, la mousse, le bois de construction, le revêtement de métallurgie, l'alimentation, la machine de stratification et d'autres.
