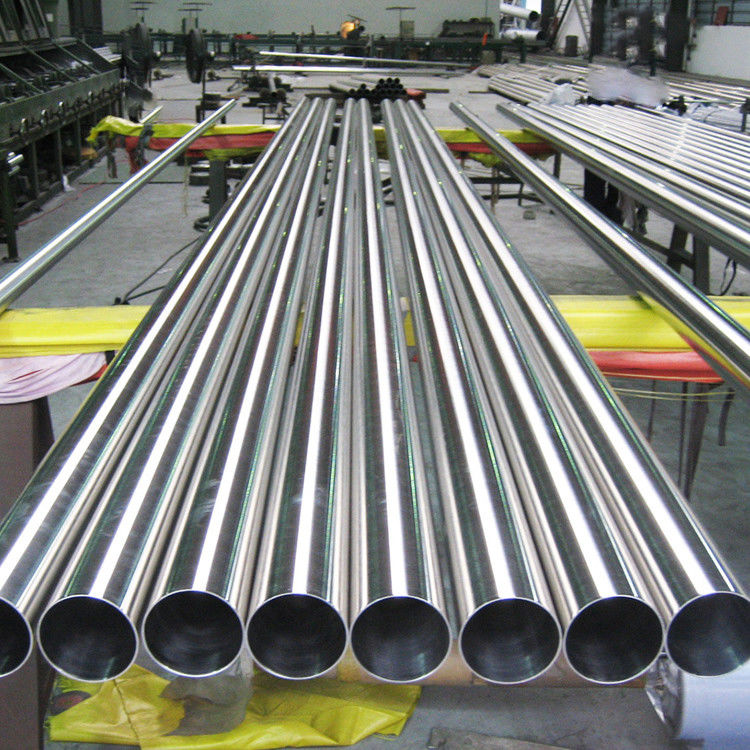

tuyaux soudés ASME SA249 TP304 TP304L TP316L d'acier inoxydable de 11*0.5MM
La technologie énergétique de Hua Dong a plus de 35 ans d'expérience pour le tube de refroidissement de tube d'échangeur de chaleur/tube de chaudière,
ASTM A 249/SA 249
Spécifications standard pour la chaudière d'acier austénitique, le surchauffeur, le Chaleur-échangeur, et les tubes soudés de condensateur
1,1 ces spécifications couvrent les tubes soudés parépaisseur faits à partir des aciers austénitiques énumérés dans le tableau 1, de diverses catégories destinées à une telle utilisation comme la chaudière, le surchauffeur, l'échangeur de chaleur, ou les tubes de condensateur.
1,2 les catégories TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, et TP348H sont des modifications des catégories TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP347, et TP348, et sont prévues pour le service à hautes températures comme pour des surchauffeurs et des réchauffeurs.
1,3 les tailles et les épaisseurs de tuyauterie habituellement meublées selon ces spécifications sont 1/8 po. [3,2 millimètres] en diamètre intérieur à 5 po. [127 millimètres] en diamètre extérieur et 0,015 à 0,320 po. [0,4 à 8,1 millimètres], d'inclus, dans l'épaisseur de paroi. La tuyauterie ayant d'autres dimensions peut être fournie, fourni de tels tubes se conforment à toutes autres conditions de ces spécifications.
1,4 les conditions de propriété mécanique n'appliquent pas à la tuyauterie plus petite que 1/8 po. [3,2 millimètres] dans le diamètre intérieur ou 0,015 po. [0,4 millimètres] dans l'épaisseur.
1,5 des conditions supplémentaires facultatives sont fournies et, quand un ou plusieurs de ces derniers sont désirés, chacun sera ainsi énoncé dans l'ordre.
1,6 les valeurs indiquées dans des unités de livre -pouce ou des unités de SI doivent être considérées séparément en tant que norme. (La combinaison d'A des valeurs des deux systèmes peut avoir comme conséquence la nonconformité avec les spécifications.) Les unités de livre -pouce s'appliqueront à moins que la désignation de « M » de ces spécifications soit spécifiée dans l'ordre.
Composition chimique :
| Éléments |
304L (% poids) |
316L (% poids) |
| |
| (c) carbone, maximum |
0,035 |
0,035 |
| Manganèse (manganèse), maximum |
2,00 |
2,00 |
| (p) phosphore, maximum |
0,040 |
0,040 |
| (s) soufre, maximum |
0,030 |
0,030 |
| Silicium (SI), maximum |
0,75 |
0,75 |
| Nickel (Ni) |
8.0 - 13,0 |
10.0 - 15,0 |
| Chrome (de Cr) |
18.0 - 20,0 |
16.0 - 18,0 |
| Molybdène (MOIS) |
NON-DÉTERMINÉ |
2.0 - 3,0 |
| Fer (Fe) |
BAL. |
BAL. |
| Cuivre (de Cu) |
NON-DÉTERMINÉ |
NON-DÉTERMINÉ |
| (n) azote |
NON-DÉTERMINÉ |
NON-DÉTERMINÉ |
Tolerences dimensionnel
toutes les dimensions en pouces (millimètre)
| Taille OD |
Mur nominal |
Diamètre extérieur |
Longueur |
Mur |
| |
| 1/2 » (12,7) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3/4" (19,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1" (25,4) |
0,065" (1,65)/0,049" (1,25) |
+/--0 005 (0,13) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 1-1/2 » (38,1) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008 » (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2" (50,8) |
0,065" (1,65)/0,049" (1,25) |
+/--0 008 » (0,20) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 2-1/2 » (63,5) |
0,065" (1,65) |
+/--0 010 » (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 3" (76,2) |
0,065" (1,65) |
+/--0 010 » (0,25) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 4" (101,6) |
0,083" (2,11) |
+/--0 015 » (0,38) |
+1/8" (3,18) - 0 |
+/--10,0% |
| 6" (152,4) |
0,083" (2,11) |
+/--0 030 » (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 6" (152,4) |
0,109" (2,77) |
+/--0 030 » (0,76) |
+1" (25,4) - 0 |
+/--10,0% |
| 8" (203,2) |
0,109" (2,77) |
+0,061" (1,55) /-0,031" (0,79) |
+1" (25,4) - 0 |
+/--10,0%
|
